• 微焦点X射线CT系统 inspeXio SMX-90CT Plus


    inspeXio SMX-90CT Plus是操作简单、实验速度快、结构紧凑,“无论是谁”(对操作人员要求低)都能简单上手的台式X线CT设备,这款机器的特点是:不需要校准使得操作步骤极其简单;紧凑的结构加上具有超高速计算处理系统HPCinspeXio或DICOM格式转换功能的操作系统。

您目前所在的位置:首页 > 产品 > 岛津Shimadzu 无损检测 > 非破坏检查装置

产品信息

inspeXio SMX-90CT Plus是操作简单、实验速度快、结构紧凑,“无论是谁”(对操作人员要求低)都能简单上手的台式X线CT设备,这款机器的特点是:不需要校准使得操作步骤极其简单;紧凑的结构加上具有超高速计算处理系统HPCinspeXio或DICOM格式转换功能的操作系统。

更加简便(EASY)、更加快速(SPEED)、目前最紧凑的主机构架(COMPACT)使这款机器适用于生物、医药用品、骨、树脂成形制品、小型电子零部件的CT成像和解析。

操作简单(EASY)

固定样品后马上可以开始CT扫描
这款机器省去了繁琐的校准环节,
在载物台上固定样品后,
只要再点击“开始”键就可马上开始CT扫描。

快速(SPEEDY)

不受重建速度影响的CT试验
系统上采用了超高速计算处理系统HPC inspeXio,
几乎可忽略重建的计算时间,
扫描后马上可以看到MPR图像。

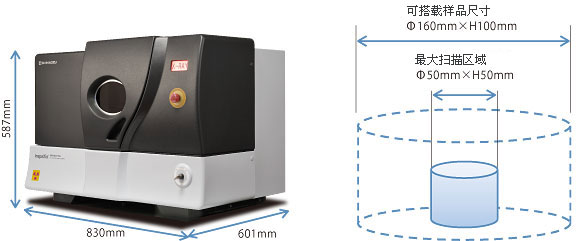

结构紧凑(COMPACT)

体积虽小,却能进行各种样品试验
虽然这是一款节省空间的X射线CT台式机,
但是能够搭载样品尺寸可达φ160mmXH100mm,
扫描视野能够达到φ50mm。

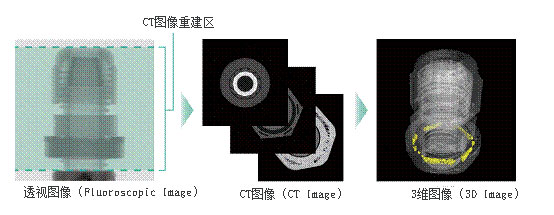

系统结构和原理

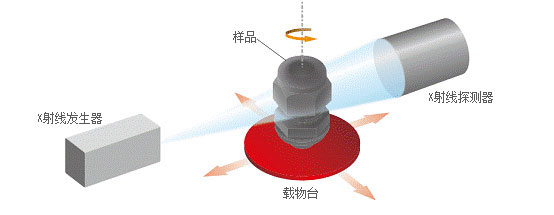

如下图所示,被检物品(样品)被固定在X射线发生器和X射线检出器之间,令其做360°旋转,系统从所有方向采集透视数据,计算出断面图向(CT图像)。

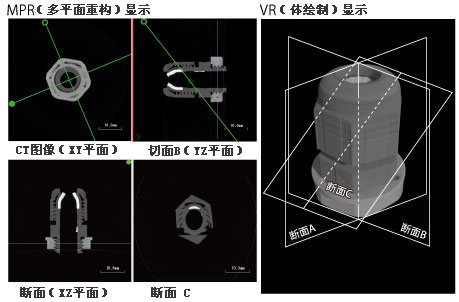

MPR ( 多平面重构)显示(任意断面 显示)

是Multi Planar Reconstruction ( 多平面重构)的简称。多个CT图像叠放在一个虚拟空间中,最终排布显示4个图像一CT图像、两个互相垂直的纵切面图像,以及与两个纵切面图像垂直的任意断面图像。

VR ( 体绘制)显示

是Volume Rendering (体绘制) 的简称。多个CT图像叠放在一个虚拟空间中,以三维方式呈现。

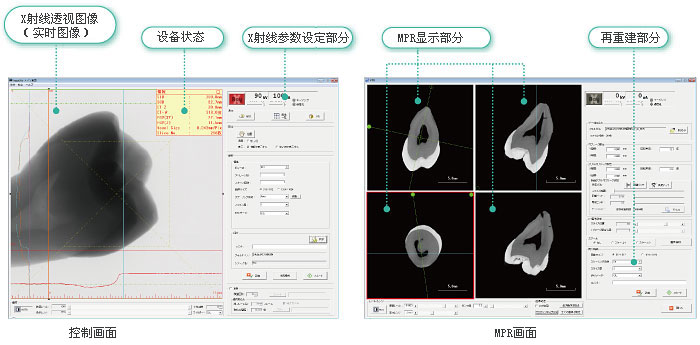

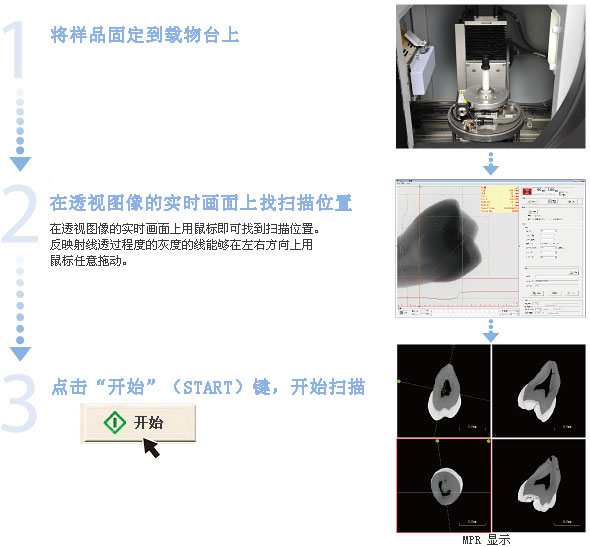

无需校准、操作简单EASY

本款机器实现了免校准,只要把样品固定在扫描位置,点击“开始”即可进行扫描。

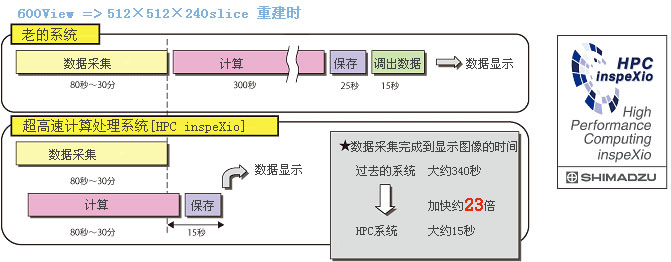

超高速计算处理系统HPC inspeXio

采用最新High Performance Computing(HPC)技术的超高速计算处理系统HPC inspeXio的标准配置,在扫描完成后不需要长时间等待重建计算,就可看到MPR图像。

※以上时间均为参考值。由于PC的HDD的状态、实施时间的因素,试验时鉴可能发生变动,对于具体试验时间请以实际为准。

体积虽小,却可对应各种样品 COMPACT

虽然本款体积很小,却能对应各种大小样品。专用的OFFSET模式,在确保扫描视野大的同时,还可获得精细的CT图像。

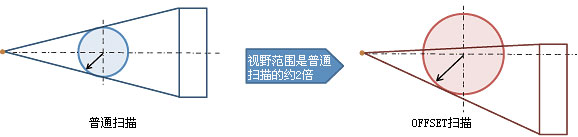

OFFSET扫描

产品应用

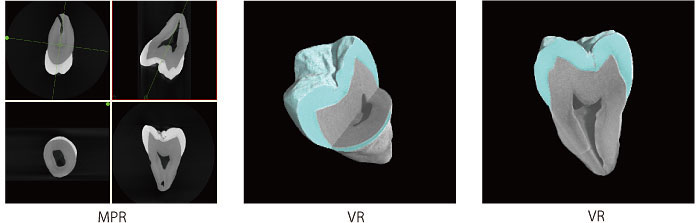

牙齿Tooth

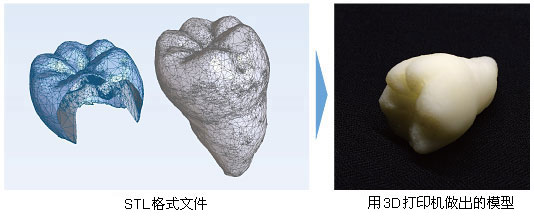

借助3D打印机制作的例子

具体做法是:使用逆向工程软件Point Master把拍摄的牙齿的CT数据转换为STL数据(多边形数据),然后用3D打印机打印出实物。通过CT拍摄®3D打印机能够方便而且快速地模拟出生物体的模型,对其进行结构评估。

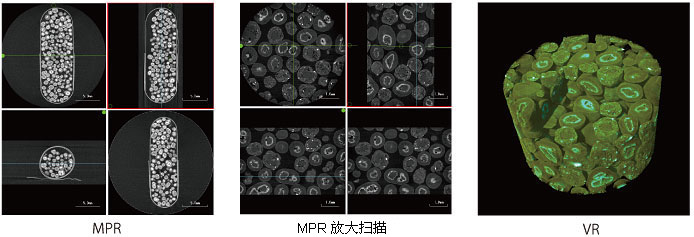

胶囊 Capsules

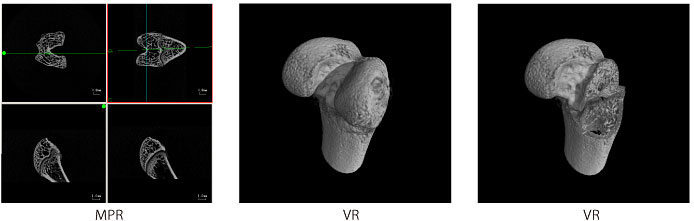

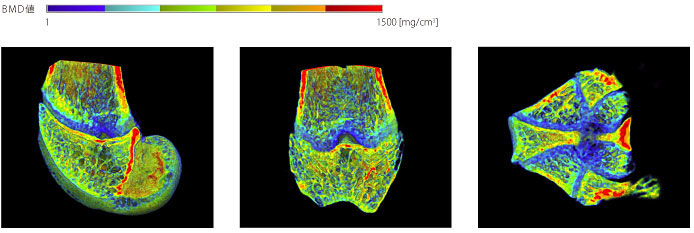

大鼠的大腿骨 Rat Femur


使用选购软件TRI/3D-BON进行BMD解析

使用专用标样的CT数据对大鼠的大腿骨的骨密度(BMD值)进行分析。
这个软件能够用彩色标示出各个部位的骨密度(BMD值)分布。


< 3维测量的图像>

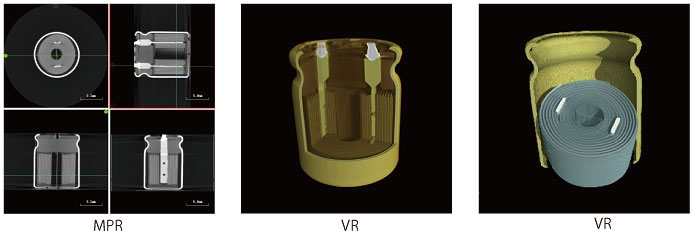

电容 Capacitor


产品规格

X射线发生装置 密封管 额定输出:10W
最高管电压 90kV
最高管电流 250μA
设备尺寸・质量 W830×D601×H587,250kg
专用桌尺寸・质量 W1,500×D750×H740 mm,约80kg
电源 AC100V±10% 50/60Hz 1kVA
D种接地(接地阻抗小于等于100Ω)
