您目前所在的位置：首页 > 产品 > 岛津Shimadzu 无损检测 > 非破坏检查装置

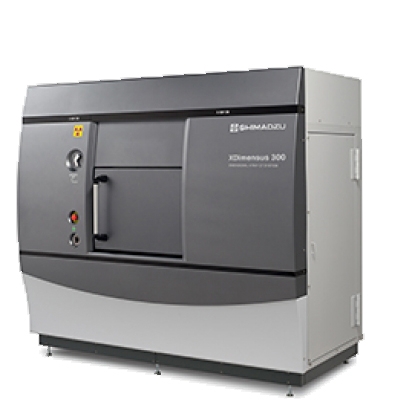

产品信息“新维度” 测量
XDimensus 300是测量用X射线CT系统,可用于对样件内部结构尺寸的测量。 本机除采用性能卓越的高分辨率大视野检出器、（与本司以往产品相比） X射线有效发射率提升约3倍的新型X射线发生装置以及便于操作的新软件外， 还通过空调系统维持设备内部温度恒定、采用不易变形的支架和超高精度样 件定位载物台，实现了传统的观察用X射线CT机型无法匹敌的检测精度。 XDimensus 300支持树脂成形产品和铝压铸件等工业产品结构尺寸测量，是 前所未有的全新型检测仪器。
将球间距检测误差精度提高到
±（3.8+L/50）μm*。
配备岛津产微焦点X射线发生装置、高分辨率大视野检出器以及维持 装置内部温度稳定的空调装置、结构稳定性极佳的花岗岩支架、超 高精度样件定位载物台，实现了高精度测量。*例： 当L＝100mm时 误差在5.8μm以内
岛津产微焦点X射线发生装置
高输出微焦点X射线发生装置实时修正因温漂导致的X射线焦点的偏离。
高分辨率大视野检出器
使用高分辨率16英寸平板检出器，既满足了设备对分辨率的要求，也兼顾大视野范围的需要。
精度自诊功能
搭载监测系统状态的自诊功能。向操作人员实时报告装置状态。
超高精度旋转载物台
旋转载物台使用空气轴承，最大限度控制中心偏移，
并且可测量ø300mm×H300mm的样件尺寸。
防护箱内空调装置
设备设计有对防护箱内部进行温度控制的空调装置。这样对设备的放置场所没有特殊要求，无须配备恒温室。
Measurement Volume
Φ300mm × H210mm

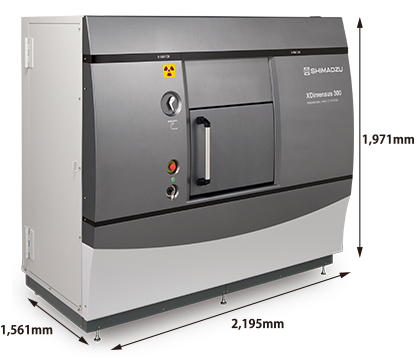

Cabinet size
W:2,195mm×D:1,561mm×H:1,971mm
W2.2m×D1.5m的紧凑型机箱，设置空间仅需4m×3.5m。 设备尺寸相对小巧，实现了ø300mm样件尺寸的拍摄。

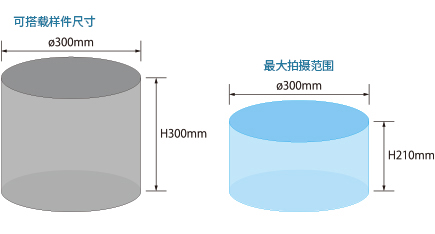

可搭载样件尺寸和最大拍摄范围
拍摄前无需校正，在采集数据时进行实时修正，固定样件后，即可开始拍摄。 使用最新的用户接口，操作人员无需顾虑拍摄条件即可开始拍摄。
拍摄条件由软件自动计算得出，因而可设定最佳条件。
1 固定样件
将样件置于载物台上。可搭载并观察最大ø300mm的样件。
2 设定拍摄视野＆编制程序

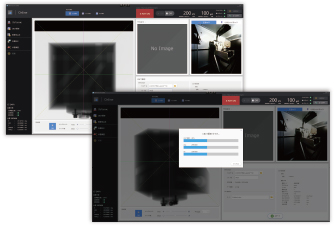

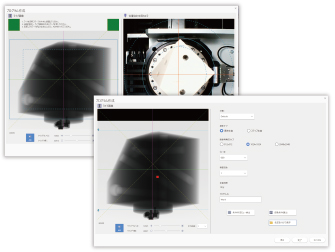

采用对话框方式确定样件定位和拍摄视野，编制拍摄所需的程序。软件自动计算出最佳的拍摄条件。
3 CT拍摄＆数据重建
选择拍摄条件，只需按下“开始”按钮，即可进行CT拍摄。无需校正。
4 三维测量

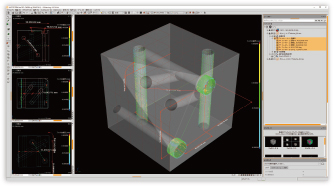

对通过三维图像处理软件得到的三维数据进行各种检测。

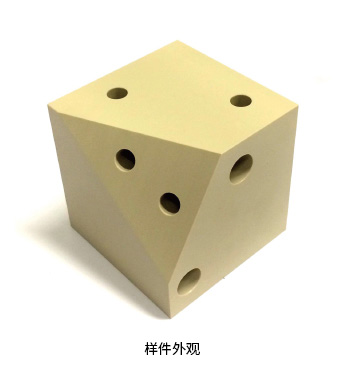

样件外观

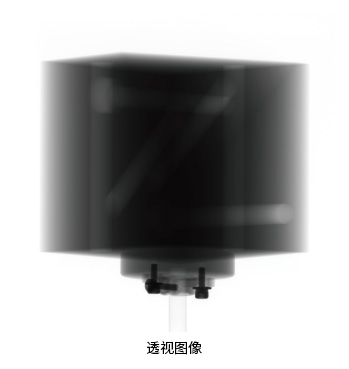

透视图像

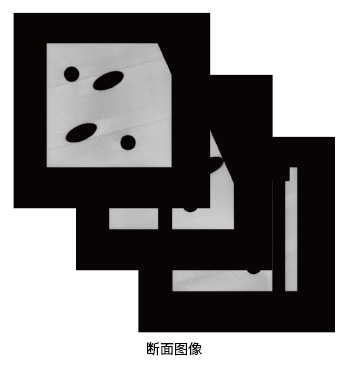

断面图像

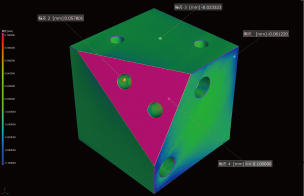

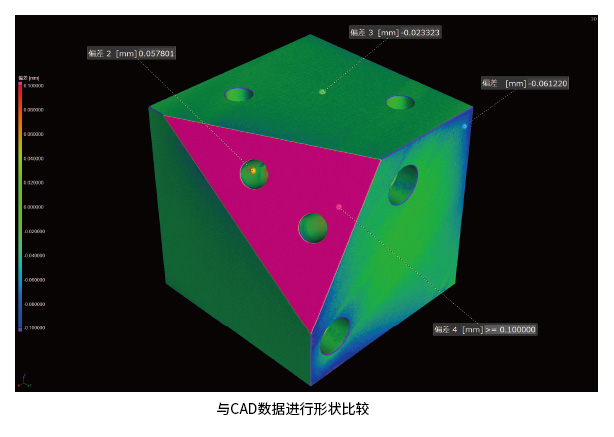

与CAD数据进行形状比较

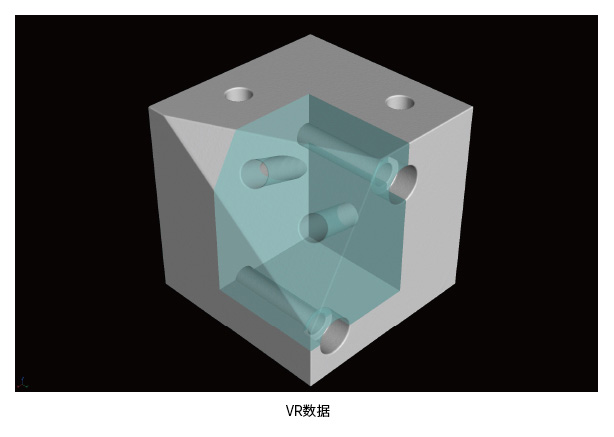

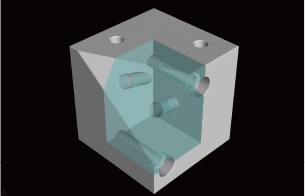

VR数据

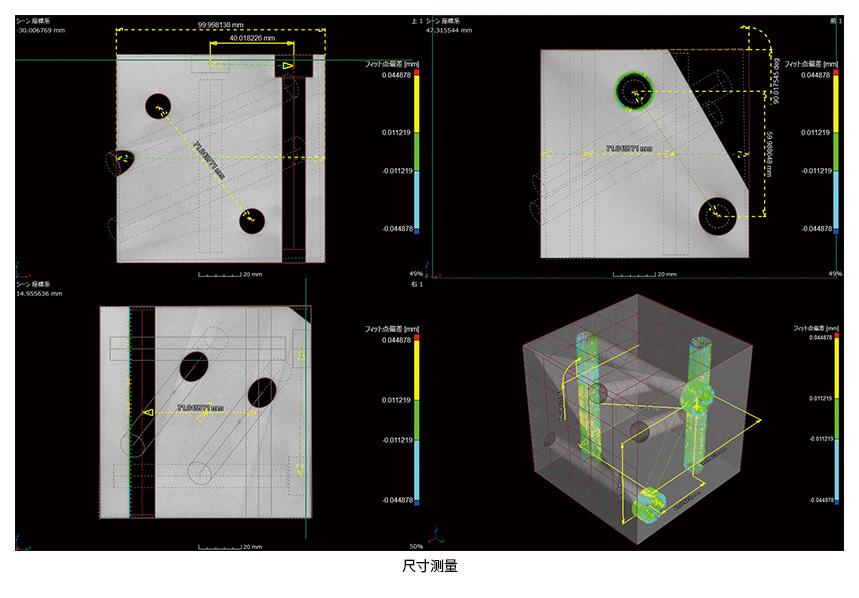

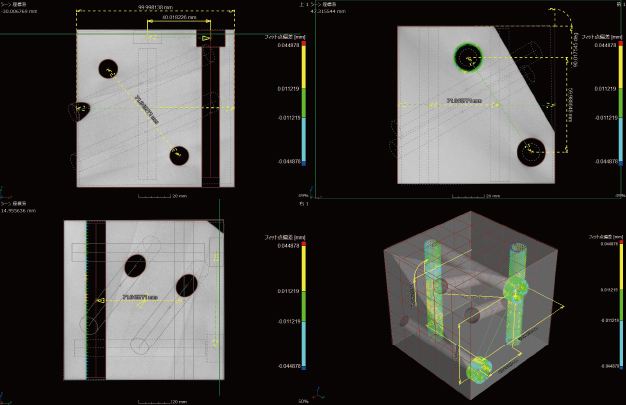

尺寸测量
