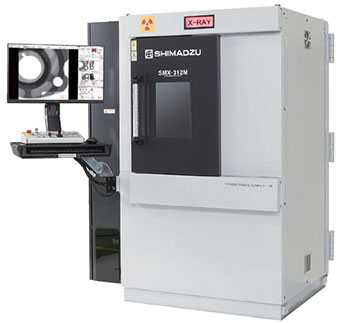

• SMX-312M/FI-312M X-ray检查装置(透视)


    通过选择不同配置,不仅可以对低密度材料进行内部观察,而且可以检查大厚度材料,用途广泛。

您目前所在的位置:首页 > 产品 > 岛津Shimadzu 无损检测 > 非破坏检查装置

产品信息

[ 2019年10月新上市 ]

SMX-311M/FI-311M

微焦点X射线透视装置

小焦点X射线透视装置

SMX-312M

FI-312M

采用微焦点X射线发生装置,可减小伴影区域,获得清晰的图像。此外,当仪器管电压为130kV,难以照射透过被检样品时,可选择高功率选配件(150kV电压输出)。

通过选择不同配置,不仅可以对低密度材料进行内部观察,而且可以检查大厚度材料,用途广泛。另外,将焦点0.1mm的X射线装置与平板检出器配合使用,可获得比本司旧型号产品更加清晰的图像。

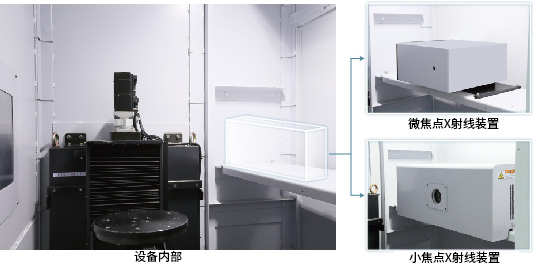

【自由组合】

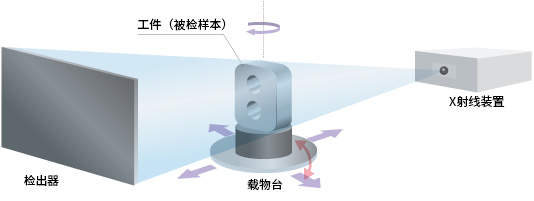

根据客户的检测要求提供最适合的X射线装置与检测器匹配的解决方案。




<X射线透视例>

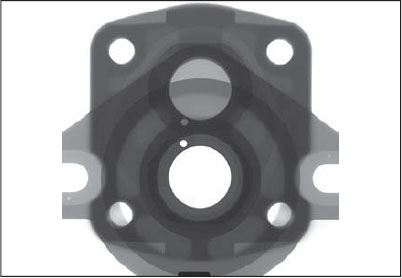

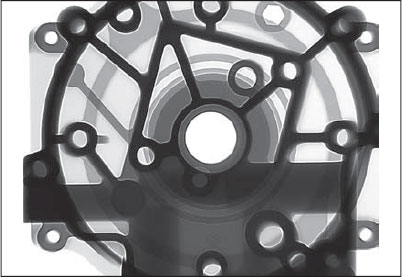

1.铝压铸件产品(1) 2.铝压铸件产品(2)

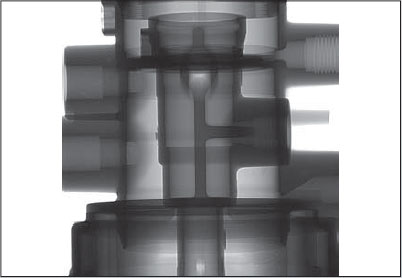

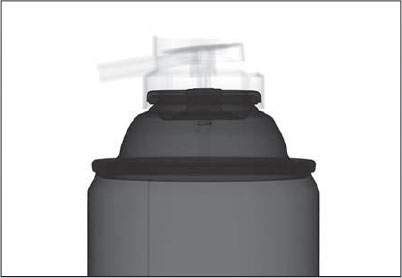

3.泵防护罩 4. 喷雾罐
产品特点

【Simple Operation(简洁的操作】

只需使用适于现场作业的操作盒和鼠标操作,即能轻松获得透视图像。
同时,使用23英寸的宽显示器,可在大透视画面上轻松进行检查。

易于上手的操作界面



使用显示器支架,操作人员可以根据个人情况自由调节操作台的位置和显示器的高度。

同时,追求操作简便性的操作盒,可以实现轻松操作。





简洁的导航界面



简洁、易识别的功能性布局,不会界面迷失,操作方便。

同时,保存的图像可以用副图显示,因此,操作人员可以一边将实时图像与副图比较一边进行检测。





简易测量功能



点击指定的2点或3点,即可测量“2点间距离”、“角度”、“曲率半径”。



【High Performance -追求检查效率的选购项-】

通过教学(Teaching)功能追求作业高效化。(*-P机型的选项)



教学(Teaching)功能可以预先登录检测位置,并驱动载物台移动,这样可以对同一种产品自动进行重复检测,大幅度提高检查效率。

在确定工作台位置的同时,可按照多个点位记录X射线照射条件、观察条件(除图像积分外,还有辉度、对比度补正等)。

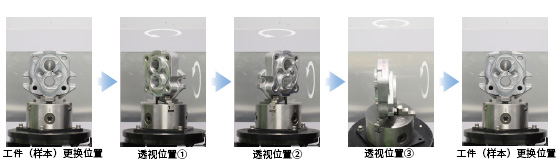

反复移动至自动登录的位置



根据各点位的登录条件自动进行透视观察



最适合操作人员集中、反复地检查
注意:教学功能需要在设备订货时特别指定。如果购买设备时没有同时订购,恕无法追加,敬请谅解。



自动检测功能(*-P机型选项)

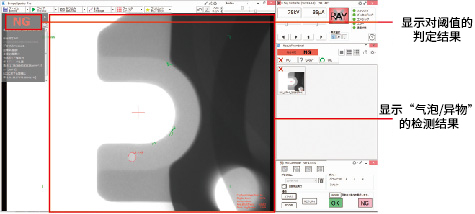

追加自动检测功能,可自动检测出透视图像内的气泡或异物,能够进一步节省劳动力。

通过记录检测标准,消除操作人员在检测中的判断失误





“简便设置功能”,可轻松设置检测标准



可轻松设置检测项目与阈值

检测项目为气泡/异物的总面积、面积、个数、面积比率、长轴





通过采用独创的算法,减轻辉度变化的影响

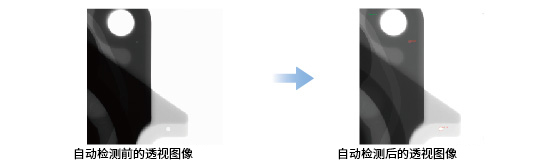

<自动检测例>

注意:自动检测功能需要在教学(Teaching)功能中执行。自动检测的结果随被检样本的形状、材质以及观察时的条件不同而变化,可能出现无法满足要求的情况。请使用被检样本进行充分评价后,再确定是否订货。

产品规格

主要规格 设备型号
SMX-312M         FI-312M
X射线发生装置 微焦点X射线发生器 小焦点X射线发生器
最大管电压 130kV(标准)
150kV(选项)
150kV
最大功率 52W(标准)
75 W(选购)
①355W
②75W
焦点大小(公称值) 最小7μm ①0.3/0.6mm
②0.1mm
平板检测器 ①130 × 130 ㎜ ②150 × 150 ㎜ ③250 × 200 ㎜
可搭载检查物大小 φ200 × 650 mm·质量 15 kg

5轴载物台

左右移动·前后移动·升降移动·旋转移动·倾斜移动

X射线防护箱

带互锁装置
X射线泄漏量:1μSv/h以下·“X-Ray”显示灯·防护箱内照明
动力源 单相交流 200 V 50 / 60 Hz·2 kVA
尺寸 (W) 1,400×(D) 1,070×(H) 1,850 mm
质量 约1,450kg

※价格随X射线装置与检测器的配置而变化。
