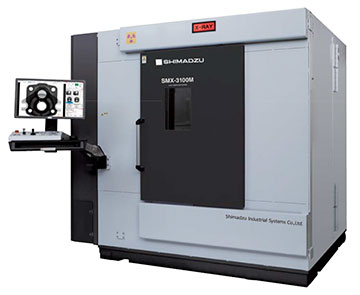

SMX-3100M/FI-3100M X-ray检查装置(透视)
系统配合使用独立图像处理软件（ImageXpector-Pro）可获得没有变形、没有阴影的清晰图像。
- 标乐Buehler 金相制样
- 徕卡Leica 显微镜
- 徕卡Leica 电镜制样
- 形创Creaform 三维扫描测量
- 卡博莱特盖罗Carbolite Gero 高温箱炉
- 埃尔特Eltra 碳 / 氢 / 氧 / 氮 / 硫元素分析仪
- 莱驰Retsch 粉碎、研磨、筛分
- 麦奇克莱驰Microtrac MRB 粒度粒形分析仪
- 鼎竑离子减薄
- 美墨尔特Memmert 温控箱体
- EM科特 台式扫描电镜
- 岛津Shimadzu 物理性分析
- 岛津Shimadzu 色谱
- 岛津Shimazu 元素分析与光谱仪
- 岛津Shimazu 表面分析
- 岛津Shimadzu 无损检测
- TQC /SHEEN涂料测试
- 微旷 高性能原位X射线CT
- 其他设备
- 金相切片耗材
您目前所在的位置：首页 > 产品 > 岛津Shimadzu 无损检测 > 非破坏检查装置
[ 2019年10月新上市 ]
【Clear Image】

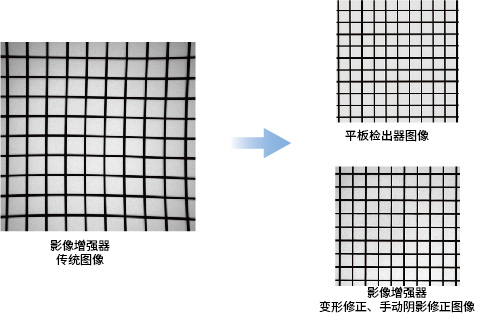

系统配合使用独立图像处理软件（ImageXpector-Pro）可获得没有变形、没有阴影的清晰图像。
【Simple Operation】
任何人都可轻松掌握的操作部
|
使用方便的操作盒和显示器可以配合操作人员自由变化。
实现了轻松操作。
|
|
简洁的导航画面
|
简洁明了的功能性界面设计，可以让操作人员简单掌握操作方法，另外，系统可以显示过去保存图像的缩略图，可与实时透视图像
对照进行检查。 |
|
【High Performance】
| 教学功能可提高作业效率 | 自动检查功能 |
|
对数个相同被检物进行检测时，预先登录被检测点，系统就可自动进行重复检察，能够大幅度提高检查效率。 此外，通过使用不同的夹具，可以同时搭载多个被检物进行高效的检查。 |
可自动检测图像内的空洞及异物，进一步减少人工作业量。 |
|
|
＜透视图像例＞
|
|
|
|
|
|
| 主要规格 | 装置型号 | |
|---|---|---|
| SMX-3100M | FI-3100M | |
| X射线发生装置 | 微焦点X射线装置 | 小焦点X射线装置 |
| 最大管电压 |
130 kV（标准配置） 150 kV（选购项） |
150 kV |
| 功率 |
最大75 W |
①最大355 W ②75 W |
| 焦点尺寸（标称值） | 最小7μm |
①0.3/0.6 mm ②0.1 mm |
| 平板检出器 |
①130×130mm ②150×150mm |
③250×200mm |
| 可搭载被检物最大尺寸 |
Φ400X650 mm（标准配置）· Φ 620X650 mm（选购项） 质量70 kg |
|
| 3轴载物台 | 左右移动·前后移动·旋转移动· | |
| X射线装置-检测器维护装置 | 升降移动·倾斜移动 | |
| X射线防护箱 | 互锁装置、“X-RAY”指示灯 • 防护箱内照明 | |
| X射线泄漏：1 μSv/h以下 | ||
| 动力源 | 三相交流200 V±10 % 50/60 Hz·2 kVA | |
| 尺寸 | （W）2,200X（D）1,825X（H）2,000 mm | |
| 质量 | 约3,700 kg | |
※ 设备价格会随X射线装置与检测器的不同组合变化。
