解决方案 | 高端铜箔制造：工艺与设备的终极指南

来源:     作者:    浏览:270

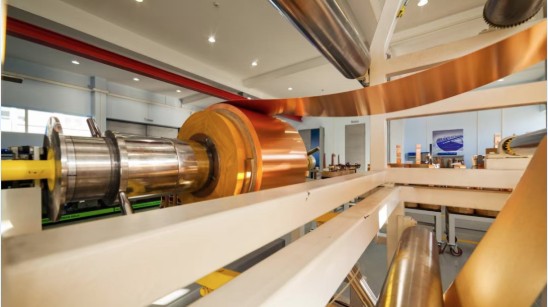

在当今飞速发展的新能源与电子信息产业中，高端铜箔是被誉为“电子产品之神经”与“锂电池之血脉”的关键核心材料。其极致的薄度（可达4.5μm）、卓越的抗拉强度、均匀的微观结构及精密的表面处理，直接决定了锂离子电池的能量密度、安全寿命以及集成电路板的信号传输效率与可靠性。本指南将深度剖析高端铜箔从“溶铜-生箔-表面处理-分切”的全流程精密工艺，并重点聚焦于保障其卓越品质的“眼睛”——一套完整的高端材料分析设备体系，为您全面展现其微观世界的金相与扫描电镜（SEM）制样解决方案。

第一章：高端铜箔的全流程工艺

1.第一工段：溶铜

目标:制备超高纯度、高浓度的硫酸铜电解液。

核心工艺：高纯阴极铜 + 硫酸 + 空气/氧气 → 化学反应 → 多级过滤 → 深度净化（关键）。

2.第二工段：生箔制造

目标:在阴极辊表面原位生长出纳米晶结构的铜箔。

核心工艺：

阴极辊：钛材、超镜面抛光（表面粗糙度Ra<0.2μm），它是铜箔光面的“模具”。

阳极：DSA（尺寸稳定型阳极），如IrO₂涂层钛阳极，与传统铅阳极对比，突出其寿命长、无污染、电流分布均匀的优点。

添加剂： 明胶、氯离子、羟乙基纤维素等“神秘配方”如何像导演一样，指挥铜离子有序沉积，形成细小、均匀的等轴晶，从而获得高强度和高延展性。

工艺参数：高电流密度（>60 A/dm²）、精确的温度和流量控制。

3.第三工段：表面处理

目标：对原箔进行一系列化学和电化学处理，以赋予其满足下游应用的特殊性能。这是区分普通铜箔和高端功能性铜箔的关键。

核心工艺：

粗化处理：在毛面构筑微米-纳米级的瘤状或树枝状结构，增加与基材的结合力（剥离强度）。

防氧化处理：电镀一层Zn或Zn合金屏障层，防止高温氧化变色。

耐热处理：形成一层有机-无机复合膜（如铬酸盐、硅烷偶联剂），使铜箔能承受PCB压合的高温。

防锈处理：在光面涂覆BTA等有机缓蚀剂。

4.第四工段：分切与包装

目标：将产品变成商品。

核心工艺：高精度微分切（无毛刺）、100%在线质量检测（厚度、针孔等）、在超净室中充氮包装。


第二章：高端铜箔的金相与SEM制样

解决方案

高端铜箔的制备是一个精密过程，其质量控制和性能评估极度依赖于一系列先进的制样和观察检测设备。这些设备贯穿于原材料分析、过程监控、成品检验的全流程。


一、 金相制样设备

金相制样的目的是为了在光学显微镜（OM）或扫描电镜（SEM）下观察铜箔的截面晶粒结构、镀层厚度及结合情况。其流程包括：取样-> 镶嵌 -> 研磨 -> 抛光 -> 腐蚀。

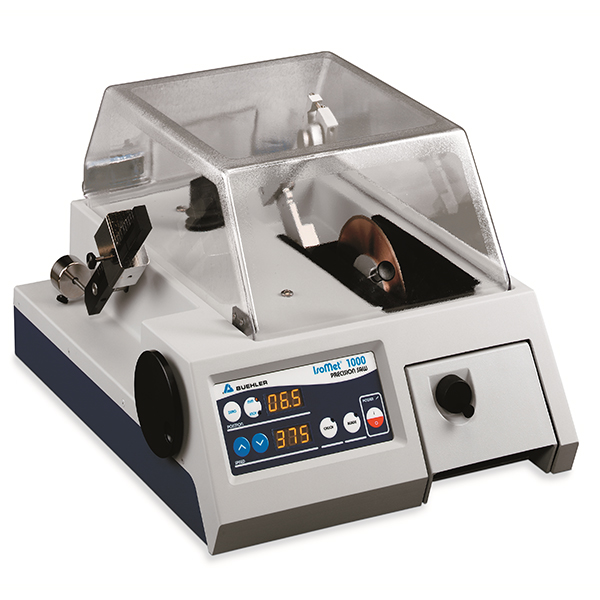

1.精密切割机

用途：从大卷铜箔上获取微小且具有代表性的截面样品。

要求：使用全新的小刀片，对较薄的铜箔进行斩断截取。对于较厚的铜箔可使用低速精密切割机，配备超薄金刚石切割片或砂轮片，并辅以冷却液。

优势：

1.采用重力切割的方式，恒定力值进刀，切割高重复的表面；

2. 具备高浓度及小尺寸的金刚石颗粒的切割片进行切割，可获得高精度的切割表面；

3. 可对已镶嵌的铜箔进行切割，切割效率高。

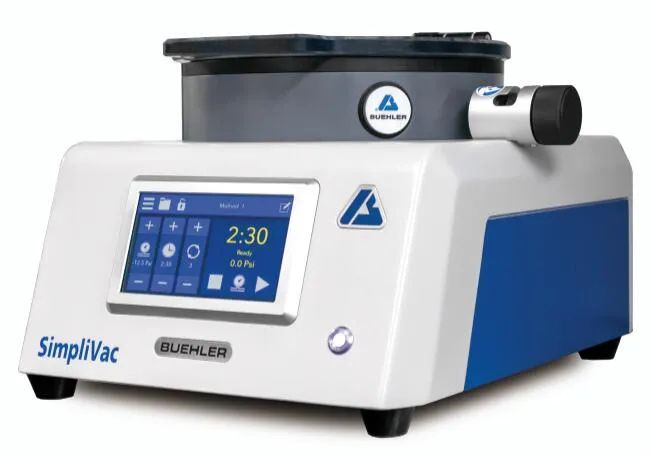

2.真空镶嵌机

用途：将切割下的微小、易碎的铜箔边缘截面样品用树脂进行镶嵌固定，便于后续持握和研磨。

要求：真空镶嵌至关重要。因为铜箔的粗化层是多孔的，含有大量空隙。真空可以确保树脂充分渗透到所有孔隙中，避免在研磨抛光过程中将这些脆弱的颗粒拽出，形成“拖尾”假象。常用的镶嵌料是透明环氧树脂。

优势：

1.大真空腔室，采用压缩空气式动力抽真空，快速抽放真空的同时大空间也能保持极高的真空度；

2. 自动循环抽真空，针对微孔隙样品，可通过多次连续抽真空方式将空气排出；

3. 最低可达-92kPa真空度。

3.自动研磨抛光机

用途：逐步去除切割损伤层，获得一个平整、无划痕、无变形的显微组织观察表面。

要求：自动设备优于手动，因为它能保证压力和时间的精确重复性，以及极高的稳定性，避免人为因素引入的变形。

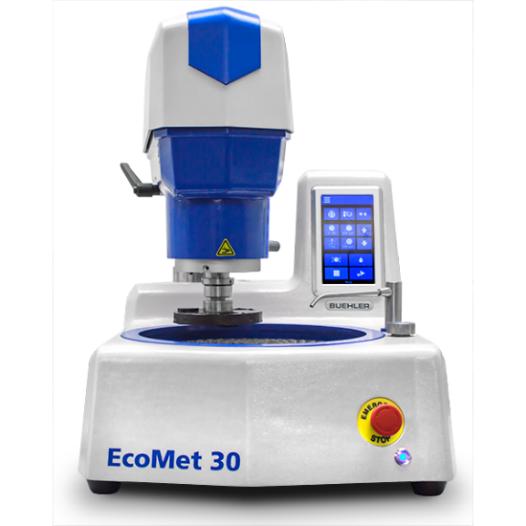

标乐Buehler 自动研磨抛光机EcoMet 30

优势：

1.采用整体铸铝制造工艺，具备极大的吸收震动能力，有极高的稳定性；

2. 分体式气缸设计，每个单点力压头具备单独的气缸供气，力值更稳定；

3. 四点式磨盘主轴设计，磨盘转动更稳定，端面跳动更小；

4. 抬高式轴承设计，并具备双层密封结构，避免进水。

4.电解腐蚀抛光仪

用途：用化学试剂轻微腐蚀抛光后的截面，使晶界和不同取向的晶粒显现出来。

要求：通过电流及腐蚀液的作用，可以快速地将表面晶粒腐蚀出来



二、 扫描电镜 (SEM) 制样设备

SEM制样主要针对表面形貌观察和截面分析。

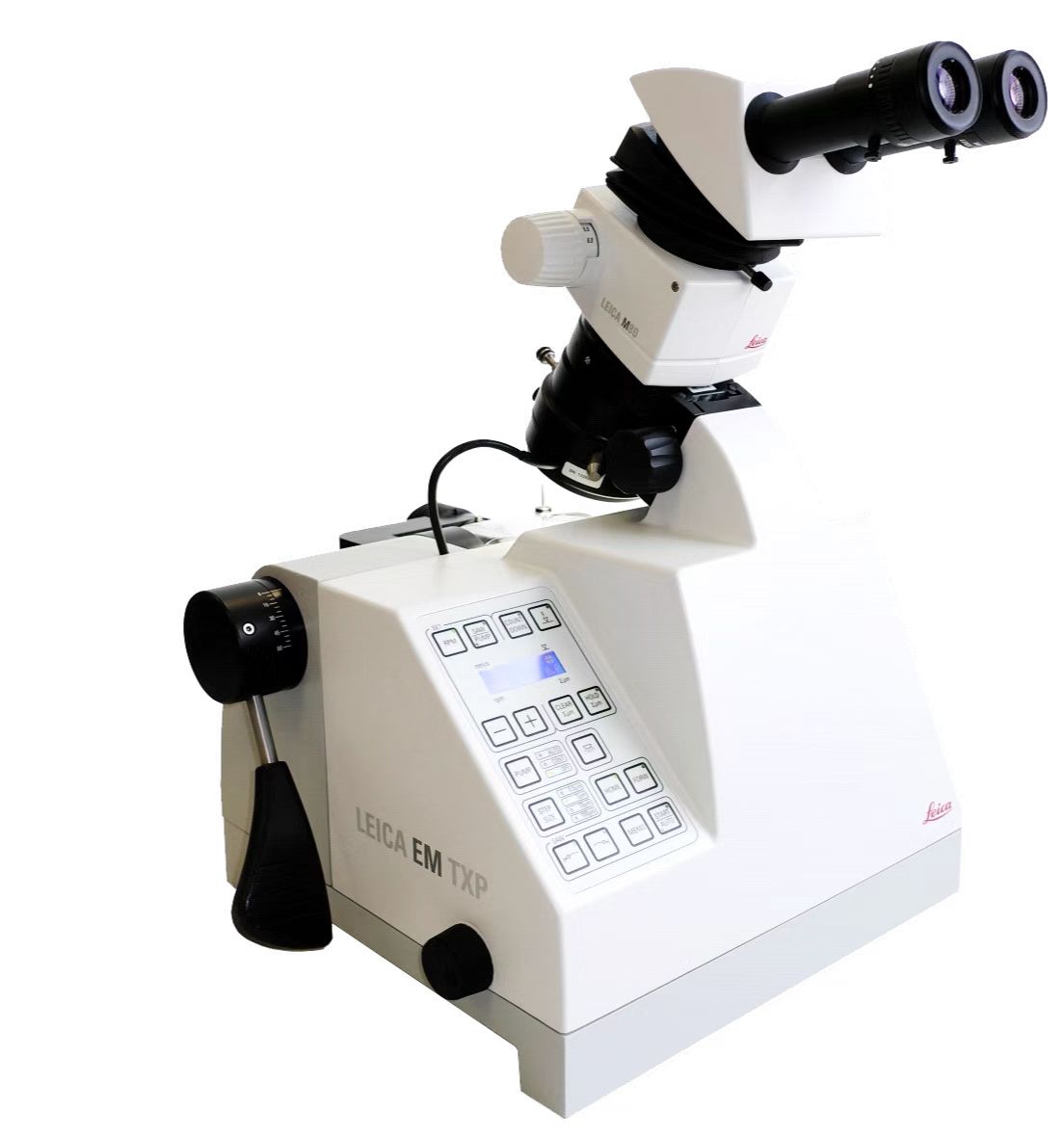

1.精研一体机

用途：制备用于SEM观察的截面样品，步骤为离子束研磨样品之前的机械预加工。制备流程比金相制样更简化，包含切割和磨抛，无需镶嵌。

2.离子研磨仪

用途：利用最新的三离子束切割技术，轰击样品表面，最终获得一个无机械损伤、无塑性变形、无磨料污染的超平滑截面。

高端铜箔的SEM截面分析难点在于：

材料软：铜质地极软，传统机械研磨抛光极易产生划痕、拖尾（Smearing）和塑性变形。这会将粗化层的多孔结构磨平，或使不同的镀层（如Cu/Zn界面）相互粘连，无法真实反映界面结合情况。

多相复合：由铜基体、电沉积粗化层、锌/锌合金防氧化层、有机膜等多层不同硬度的材料组成。机械抛光时，软硬材料去除速率不同，易产生 “浮雕效应” ，导致界面不平整。

离子束研磨仪的优势正好克服这些难点：

无接触加工：消除了所有机械应力，避免了塑性变形和磨料嵌入。

均匀去除：对软硬材料的去除速率差异远小于机械抛光，能更好地保持不同材料的原始界面，获得平整的横截面，真实呈现粗化层的孔隙率和各镀层的厚度。

高表面质量：最终获得的截面非常洁净和平整，非常适合进行高分辨SEM观察和精确的EDS线扫描或面分布分析，以研究元素在不同镀层间的扩散情况。

3.高真空镀膜仪

①喷金用途：在不导电的样品表面（如经过表面处理的铜箔粗化层、树脂镶嵌样）喷镀一层极薄的金(Au)或铂(Pt)膜。

原因：铜箔本身导电，但其粗化层可能疏松，且镶嵌树脂是绝缘的。喷镀导电层可以防止观察时发生电荷积累（荷电效应），导致图像扭曲、漂移或过亮。

②碳蒸镀用途：蒸镀一层更均匀、更薄的非晶碳膜作为导电层。特别适用于需要进行EDS元素分析的样品，因为碳对特征X射线的吸收远低于金，不会干扰轻元素（如C, N, O, Zn）的分析结果。

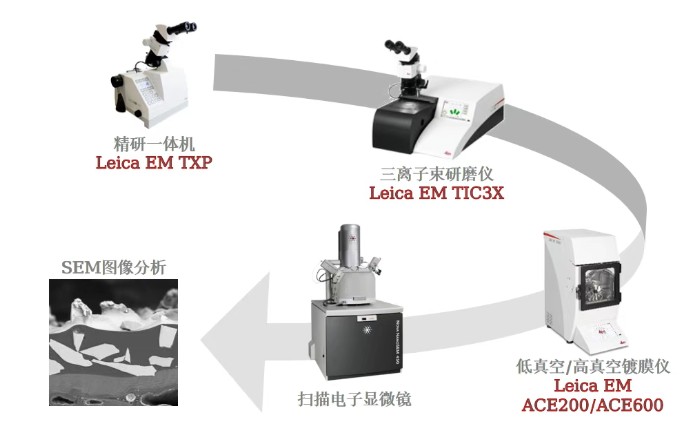

因此，一个完备的高端铜箔分析实验室，其SEM制样设备链应包括：精研一体机 → 离子束研磨仪 (CP) → 真空镀膜仪 → SEM

三、 辅助观察与检测设备

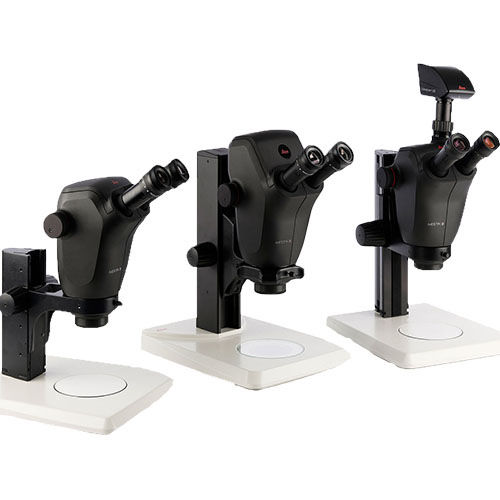

1.体视显微镜

用途：在整个制样过程中（切割、镶嵌、拿取、放置）提供低倍放大观察，辅助操作者进行精细操作，确保样品方向正确、位置准确。

优势：

1）大真空腔室，采用压缩空气式动力抽真空，快速抽放真空的同时大空间也能保持极高的真空度；

2）自动循环抽真空，针对微孔隙样品，可通过多次连续抽真空方式将空气排出；

3）最低可达-92kPa真空度。

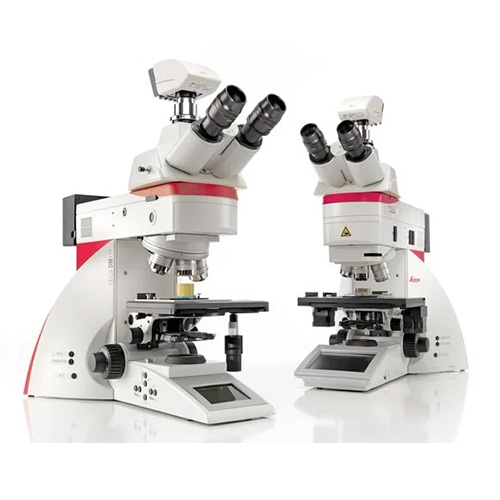

2.金相显微镜

用途：机械制备好的铜箔样品，通过金相显微镜观察晶粒大小和取向、测量铜箔本身及表面涂镀层厚度等。
优势：

1） 高分辨率、高色彩还原度：依托于徕卡185年光学制造技术，实现0.3um的光学分辨率和色差矫正的真实色彩还原，极大提高工作准确性和可信度。

2） 智能化操作：编码机型，切换倍数焦面保持一致且倍数、比例尺自动切换，极大减少工作中人为调试的时间。具有光强记忆功能，每个倍数自动保持最佳光照参数。

3） 强大分析软件：软件具有金相分析、孔隙率分析，可自动识别铜箔的晶粒晶界、缺陷孔隙，自动评级晶粒度、计算孔隙率，导出数据详尽的报告。

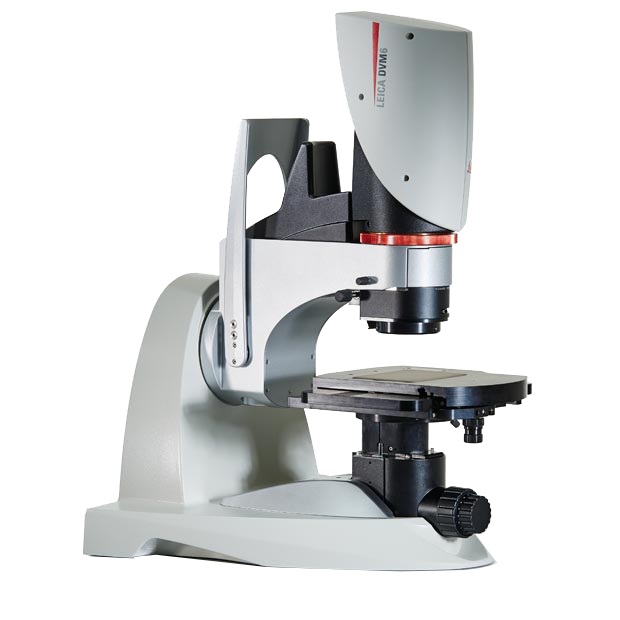

3.超景深显微镜

用途：在锂电池极片负极铜箔的质量控制中，超景深显微镜主要用于毛刺形态与尺寸测量分析。

优势：

1） 大景深成像：极片表面（尤其是经过辊压、分切后的铜箔基底）往往存在不平整，如边缘翘曲、表面压痕，超景深显微镜可在单次拍摄中清晰捕捉从极片基底到毛刺顶端的完整细节，避免普通显微镜“局部清晰、整体模糊”的问题。

2） 三维形态重建：通过光学切片和图像拼接技术，可对毛刺进行三维建模，直观展示毛刺的长度、直径、倾斜角度、根部形态，如是否与极片基底连接紧密，是否为“悬浮毛刺”，为分析毛刺成因提供立体依据。

3） 高分辨率与高对比度：搭配徕卡复消色差APO物镜（光学镜头最高级别）和特殊光源（如环形光、同轴光），可清晰识别微米级甚至亚微米级毛刺（极片毛刺的危险阈值通常为＞5μm，需精准测量），且能区分毛刺与极片表面的粉尘、划痕等其他缺陷。

4） 快速无损检测：无需对极片进行喷金等预处理，可直接观察，适合生产线批量抽检或离线分析，兼顾效率与样品完整性。

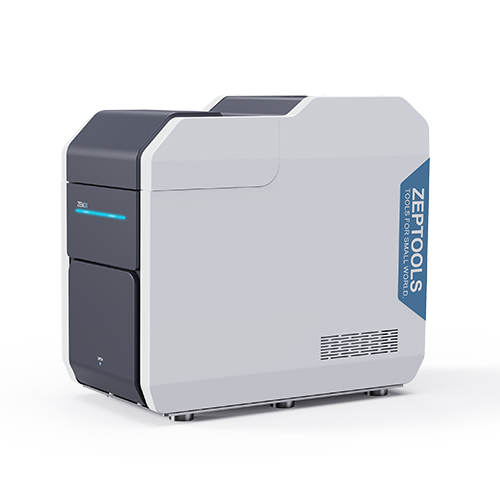

4.台式扫描电镜

用途：是生产线QA/QC实验室和研发部门的核心观察设备。

优势：相对于大型SEM，台式SEM操作简便、环境要求低、速度快，非常适合快速现场检测。

优势：相对于大型SEM，台式SEM操作简便、环境要求低、速度快，非常适合快速现场检测。

具体应用：

表面形貌检查：快速观察毛面粗化瘤状颗粒的形态、大小和分布均匀性；检查光面的平整度是否有缺陷。

截面分析：查看表面处理层（如Zn层）的厚度和覆盖均匀性（需要制作金相样品）。

缺陷分析：对生产过程中出现的针孔、划痕、污染物等异常进行即时形貌分析，辅助查找工艺问题。

通常配备EDS：可同时进行元素成分分析，判断污染物成分或镀层元素。

5.C/S/O/N/H元素分析仪

用途：①分析表面处理层，检测铜箔经防氧化、耐热处理后表面的有机膜中的C、H、O、N、S元素含量，以评估处理效果和均匀性。

②分析添加剂分解产物：电解液中的有机添加剂（明胶、整平剂等）可能在电极上分解，微量残留元素可能影响性能，需要进行分析。

常用类型：氧氮氢分析仪（ONH分析仪） 和 碳硫分析仪。


高端铜箔的制造，是一场在微观世界追求极致性能的永无止境的旅程。它不仅是电化学与冶金技术的完美融合，更是精密机械、自动化和尖端材料分析技术协同作战的成果。工艺是“躯体”，赋予其筋骨；检测设备是“眼睛”和“大脑”，确保其灵魂。随着4.5μm及更薄铜箔的需求到来，未来的挑战将愈发严峻。唯有依靠更深刻的工艺理解、更先进的在线监测和智能控制，以及更强大的微观分析能力，才能在这场全球性的精密制造竞赛中，持续领先！
