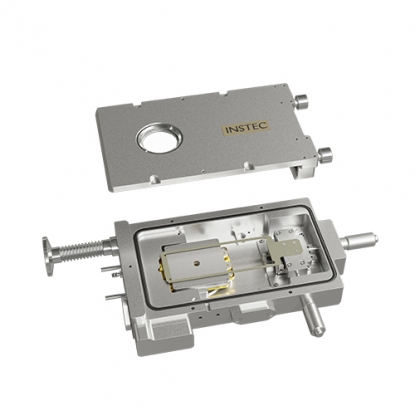

INSTEC 半导体冷热台 无耗材 TS102GXY TS102VXY
TS102GXY / TS102VXY可用于显微镜等光学设备。冷热台的温控基于帕尔贴半导体温控片（TEC），无需液氮制冷耗材即可达到 -40℃，适合长时间实验。冷热台使用25 mm x 75 mm标准载玻片，并可进行显微镜下样品精密移动。 TS102GXY的热台上盖与台体构成一个气密腔，TS102VXY的则是真空腔，腔内可以充入保护气体或抽真空（依据不同型号），来防止样品在负温下结霜。
您目前所在的位置：首页 > 产品 > INSTEC 冷热台
特点与优势- 适用于 显微镜 等光学设备
- TEC半导体温控片，降温时无需液氮制冷耗材，适合长时间实验
- -40℃~120℃ 可编程控温（无需制冷耗材）
- 适用 25 mm x 75 mm标准载玻片
- 在XY方向移动样品的微分移动尺
- 可充入保护气体的气密腔（另有真空腔型号）
- 可从温控器或电脑软件控制，可提供软件SDK
|
温度范围 |
-20℃ ~ 120℃ 标配 -40℃ ~ 120℃ 可选 |
|
加热块材质 |
氧化铝 |
|
传感器/温控方式 |
100Ω铂RTD / PID控制 |
|
最大加热/制冷速度 |
+60℃/min （37℃时） -20℃/min （37℃时） |
|
最小加热/制冷速度 |
±0.01℃/min |
|
温度分辨率 |
0.01℃ |
|
温度稳定性 |
±0.05℃ |
|
软件功能 |
可设温控速率，可设温控程序，可记录温控曲线 |
|
适用光路 |
透射光路 和 反射光路 |
 |
|
窗片 |
可拆卸与更替的窗片 |
|
|
最小物镜工作距离 |
5.6 mm *截面图中WD |
|
|
最小聚光镜工作距离 |
13.6 mm *截面图中CWD |
|
|
透光孔 |
φ5 mm *截面图中φVA |
|
|
上盖窗片观察 |
窗片范围φ27mm，最大视角±60° *截面图中θ1 |
|
|
底部窗片观察 |
最大视角±13° *截面图中θ2 |
|
|
负温下窗片除霜 |
吹气除霜管路 |
|
加热区/样品区 |
40 mm x 40 mm |
|
样品腔高 |
3.5 mm 不放内盖
2.0 mm 放内盖 *样品最大厚度 = 样品腔高 – 载玻片厚度 |
|
样品衬底 |
默认为25 mm x 75 mm标准载玻片 *可根据用户使用需求更换为其他 |
|
放样 |
水平抽出上盖后置入样品 |
|
样品XY移动尺 |
可在显微镜下移动样品，分辨率10μm，行程10mm |
|
外壳冷却 |
通循环水，以维持外壳温度在常温附近 |
|
安装方式 |
水平安装 或 垂直安装 |
|
台体尺寸/重量 |
169 mm x 96 mm x 25 mm 800g（TS102GXY），900g（TS102VXY） |
- 基本配置 TS102GXY / TS102VXY冷热台 、mK2000B温控器 、外壳循环水冷系统
- 可选配件 冷热台安装支架 、真空系统（仅用于真空型号）
