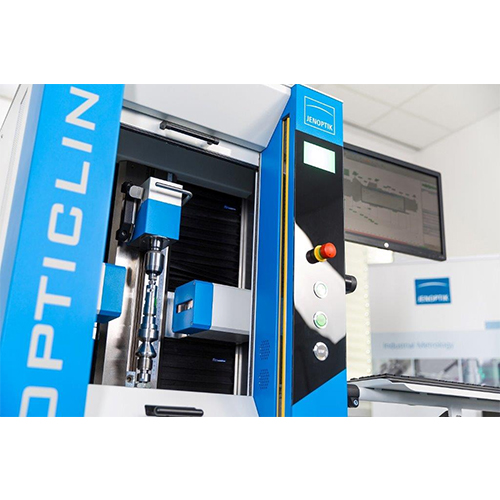

轴类光学测量机

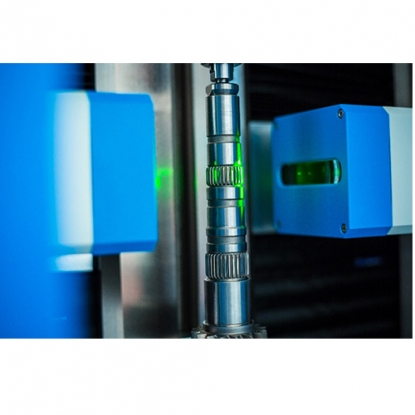

轴类光学测量机是专门为在恶劣的生产环境中使用而设计，精度稳定，测量结果不受外部环境影响。其叶是专为解决回转体轴类件快速测量而设计。 仪器通过照相机系统对回转体轴类件进行断层扫描，记录回转体轴类件外形轮廓后，根据图纸相关测量要求在轴类件轮廓图形上进行被测尺寸的编程工作并保存测量程序，后续只要调取被测零件的程序启动测量即可。它会给您带来便捷、快速、稳定的测量过程。
您目前所在的位置：首页 > 产品 > Jenoptik(业纳) 长度测量仪器 > 轴类光学测量机
轴类光学测量机可以完成的工作任务尺寸测量（长度和直径、半径和角度）
螺纹测量（尺寸、形状、自动判定旋向）
形状测量（直线度、圆度、圆柱度）
轮廓测量（公差范围、凸轮形式）
位置测量（径向跳动和轴向跳动、直线度、对称性和平行度、同心度和同轴度）

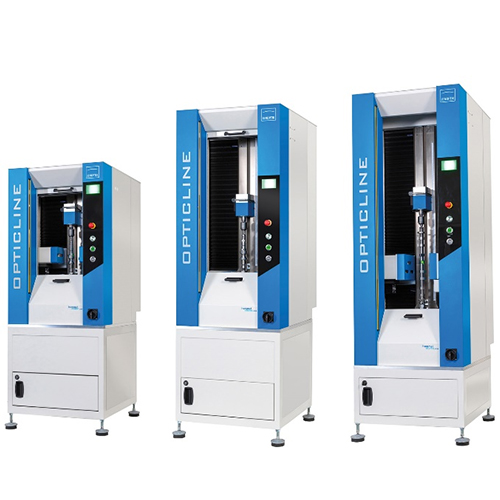

C系列：
|
C系列 |
|||||||||||
|
|
C203 |
C305 |
C308 |
C314 |
C605 |
C608 |
C614 |
C623 |
C908 |
C914 |
C923 |
|
长度 |
250 |
300 |
300 |
300 |
600 |
600 |
600 |
550 |
900 |
900 |
850 |
|
直径 |
30 |
50 |
80 |
140 |
50 |
80 |
140 |
230 |
80 |
140 |
230 |
|
测量精度： 长度：(2.6+L[mm]/200)mm 直径：(1.0+D[mm]/200)mm |
|||||||||||
CS系列：
|
CS系列 |
|||||||||||
|
|
CS155 |
CS305 |
CS308 |
CS314 |
|
CS608 |
CS614 |
|
CS908 |
CS914 |
|
|
长度 |
150 |
300 |
300 |
300 |
|
600 |
600 |
|
900 |
900 |
|
|
直径 |
50 |
50 |
80 |
140 |
|
80 |
140 |
|
80 |
140 |
|
|
测量精度： 长度：(3.5+L[mm]/100)mm 直径：(1.3+D[mm]/100)mm |
|||||||||||
适用零件：
汽车：曲轴、凸轮轴、齿轮轴、涡轮、涡杆、转向器零部件
医疗：植入器械----骨钉
机 床：主轴
液 压：阀芯、阀套、节流阀
轴 承：滚柱、滚子
电 机：电机轴
气动设备：阀芯、阀套
电动工具：芯轴
紧固件：螺钉、螺栓
