应用案例 | 锂电材料截面微观分析案例分享

来源: 作者: 浏览:491

一、正负极材料研究

上图是正极极片经过离子束切割加工后得到的截面，电极中的孔隙没有被破坏，清晰可见。

图一

图二

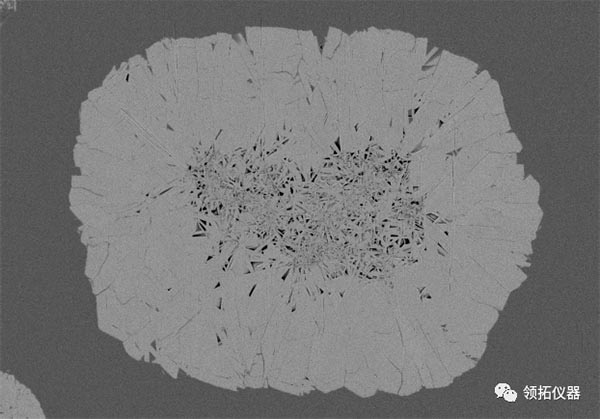

同样，正极材料中含有多种锂的金属化合物，其内部结构也很复杂。图一是通过扫描电镜拍下来的阳极粉末的形貌，图二是通过离子束切割后观察到的该正极粉末内的截面结构。

上图是经过离子束切割加工后得到的截面，负极极片的内部颗粒没有被破坏，清晰可见。如直接用刀片切割负极材料，内部孔隙全被破坏。

二、隔膜材料研究

锂电池隔膜材料通常为多孔的聚合物薄膜，易荷电且易损伤。上图为离子束切割所做的隔膜截面。

三、推荐设备

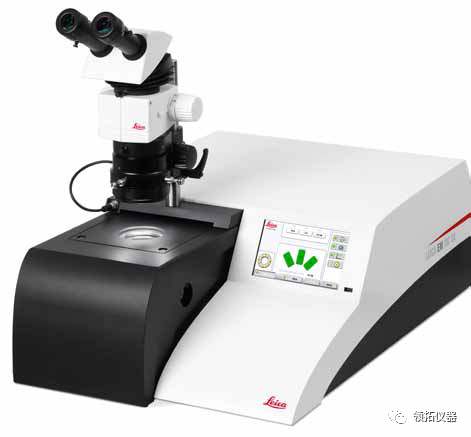

Leica EM TIC 3X三离子束切割仪

离子束研磨俗称CP在锂电池研究应用及其广泛，极片、粉末和隔膜的截面切割可以完美呈现出内部的结构，从而帮助锂电行业相关材料的研究及工艺的改进。徕卡三离子束切割仪采用散焦离子束，对样品的损伤可降到相对最低。设置样品位置的工作非常简单。标配徕卡品牌最好的体视显微镜，用于安装样品和处理过程的观察。徕卡最新型触摸屏控制界面及图形化操作界面设计，可以使操作者凭直觉操作仪器。
