应用案例 | 锂离子电池电芯的截面机械研磨制备

       锂离子电池作为新能源的重要产业之一，在研发的过程中需要严格把关每一个步骤。其中，电芯作为锂电池重要部分，成型后需要对其进行截面制备，并观察其卷芯圆度、极耳分布角度、隔膜、正负极的卷绕情况等。

       以下为了观察圆柱形电芯卷绕的细节结构，推荐了相对合适的机械研磨制备方案，方案如下。

      研磨与抛光采用了标乐的手自一体磨抛机AutoMet 250的半自动模式，研磨时为防止极片的颗粒散落，不用任何的润滑液，且速度尽量调慢。参数如下表所示：

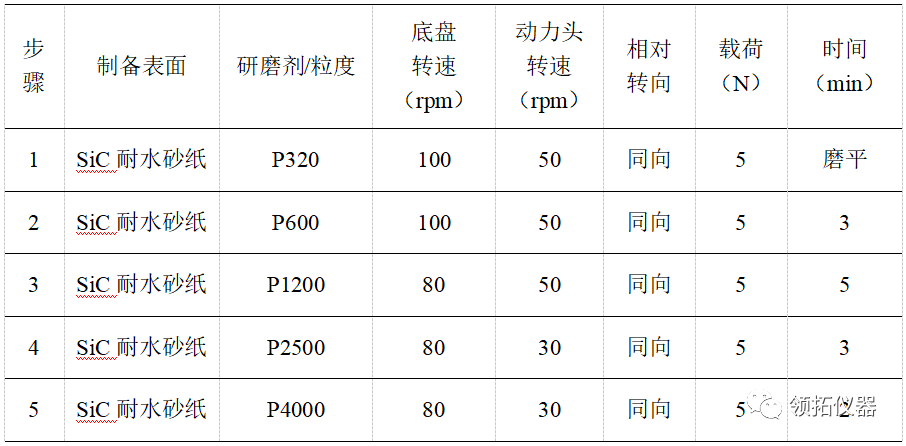

表1.机械磨抛参数

      材料复杂，切割机切完后会有毛刺，第一步可采用P320的砂纸开始研磨，根据砂纸选用磨粒尺寸的对半原则，下一道采用P600进行中磨，磨去P320产生的划痕，P1200磨去P600产生的划痕，以此类推，直至磨到P4000。

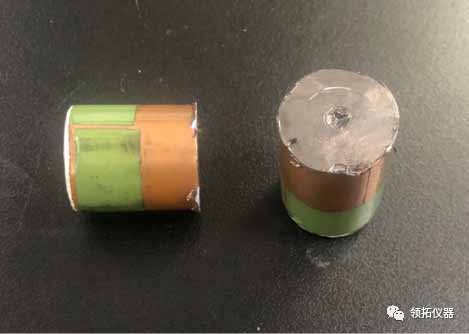

最终研磨结果如下图：

       该电芯直径约1mm，需要视场较大的显微镜才能拍下整体照片，上图使用徕卡超景深视频显微镜的拼图功能，同时兼顾了大视野和清晰分辨率的要求。

      以上方案仅做参考，可根据具体电芯的材质、形状、尺寸等做调整。
