电子样品金相制备技术分享—制样篇(下)

来源:     作者:    浏览:276

复合制样方法:
•基于样品的类型尺寸以及到目标位置的距离,需要一定的经验来决定每个步骤中适宜的砂纸粒度。
•如果已知的距离多于100微米,那么采用320号(P400)CarbiMet 2 水砂纸,研磨2-3分钟可以很快速地接近分析点。
•如果已知距离少于60微米,那么尽管去除率相对较低, 600号(P1200) 水砂纸仍然是最为安全的选择。
•安全的检查间隔: 每10 秒。
•如果想要避免研磨过度,放大镜和显微镜是较好的工具。
•仅仅在首次开发一种试样的制备方法时比较耗费时间,以后可以省时、成功地批量应用。

案例分享
•去封胶的发光二极管LED
•表面组装SMT电阻和发光二极管LED
• 2mm晶体管

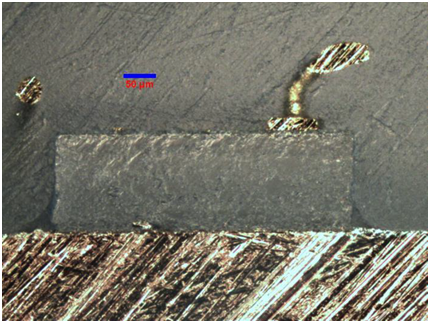

1、去封胶的发光二极管LED

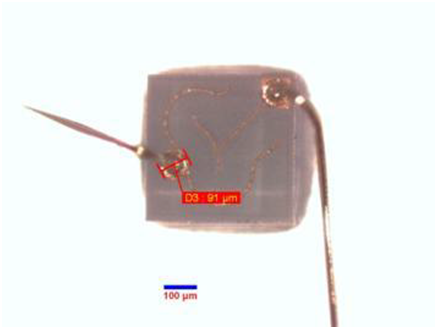

  目标:0.1mm金凸点

步骤一:粒度 600/P1200 CarbiMet 2砂纸

步骤二:TriDent  3um 抛光

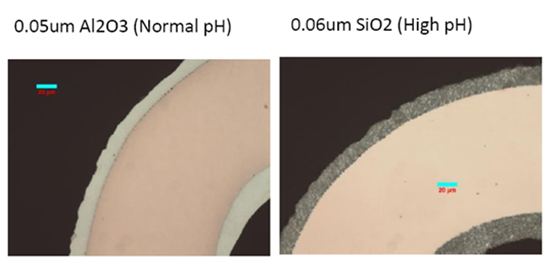

步骤三:Al2O3精抛

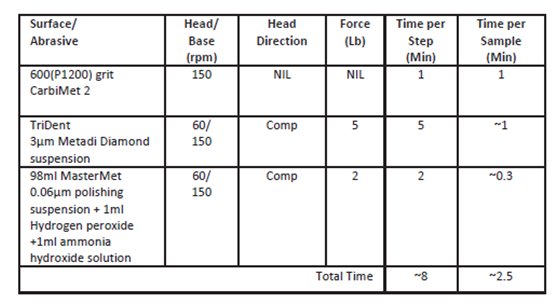

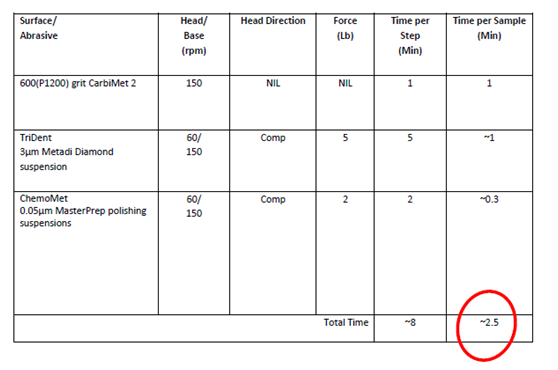

CSP: 时间/样品

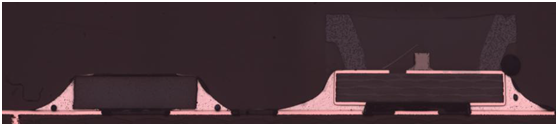

2. 表面组装SMT电阻和发光二极管LED

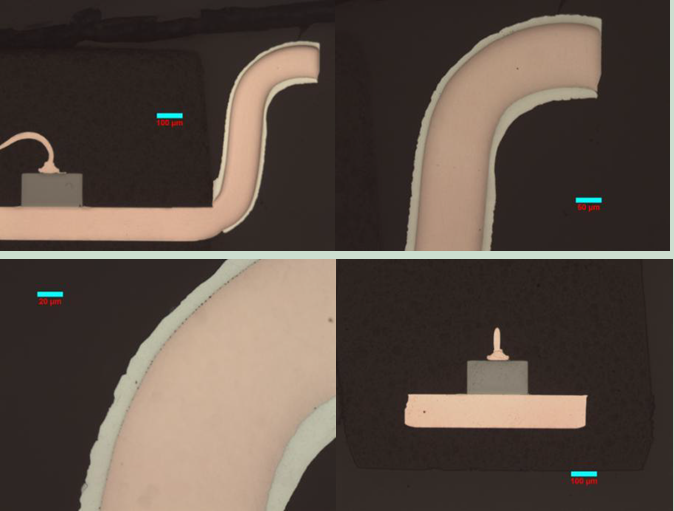

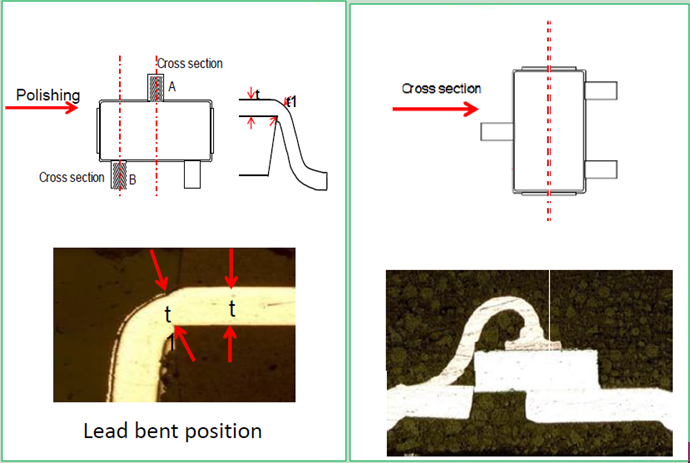

3.  2mm晶体管

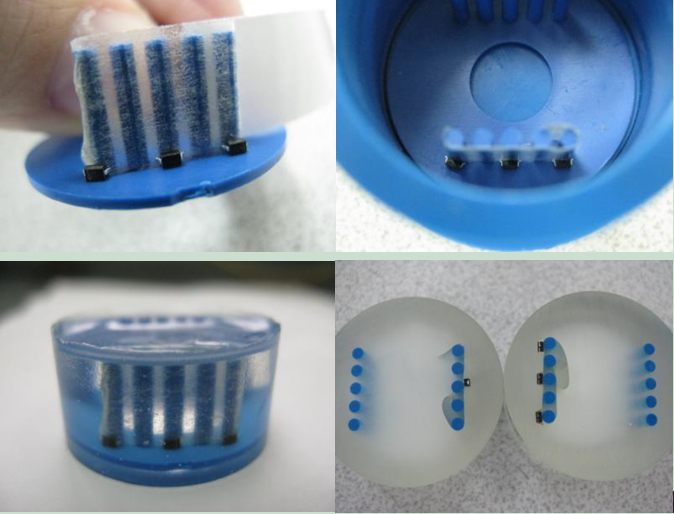

冷镶

磨抛
