领拓科普 | PCB金相制样设备选型攻略

来源: 作者: 浏览:47

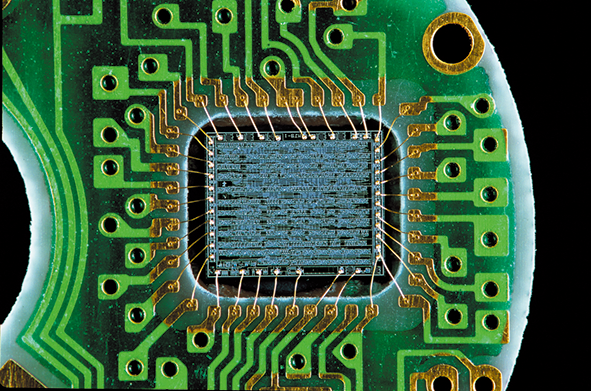

PCB金相检测是电路板失效分析、焊点观测、层压结构检查、铜箔厚度测量的重要手段。PCB属于多层复合材质，包含树脂、玻璃纤维、铜箔，不同材质硬度差异大，在制样过程中容易出现分层、崩边、铜箔脱落、树脂变形等问题，制样设备的选型直接决定试样品质。本文针对PCB检测场景，对主流PCB金相制样设备进行优劣对比，新增金相显微镜选型要点，梳理全套设备选型逻辑，帮助实验室快速匹配适配的制样设备，保障金相检测数据真实可靠。

一、PCB金相制样的行业痛点

PCB板材由玻纤树脂基材与铜箔压合而成，软硬材质交错，对制样设备提出较高要求。很多实验室出现检测结果失真，根源并非观测设备，而是前期制样环节出现缺陷。使用不匹配的制样设备加工PCB试样，容易产生分层开裂、边缘崩缺、铜箔拖拽变形、树脂受热软化等现象，后续观察焊点、通孔、层间界面时，无法分辨真实缺陷与制样带来的人为假象，直接影响失效分析判定结果。

一套完整的PCB金相检测流程，包含取样、镶嵌、研磨抛光、显微观测四大环节，每个环节都需要对应适配的制样设备与观测设备，不同类型的制样设备适用场景、成本、产出效果差异明显，采购选型需要结合PCB板层数、试样数量、检测目的综合考量。

二、主流PCB金相制样设备优劣对比

2.1 PCB专用金相切割机

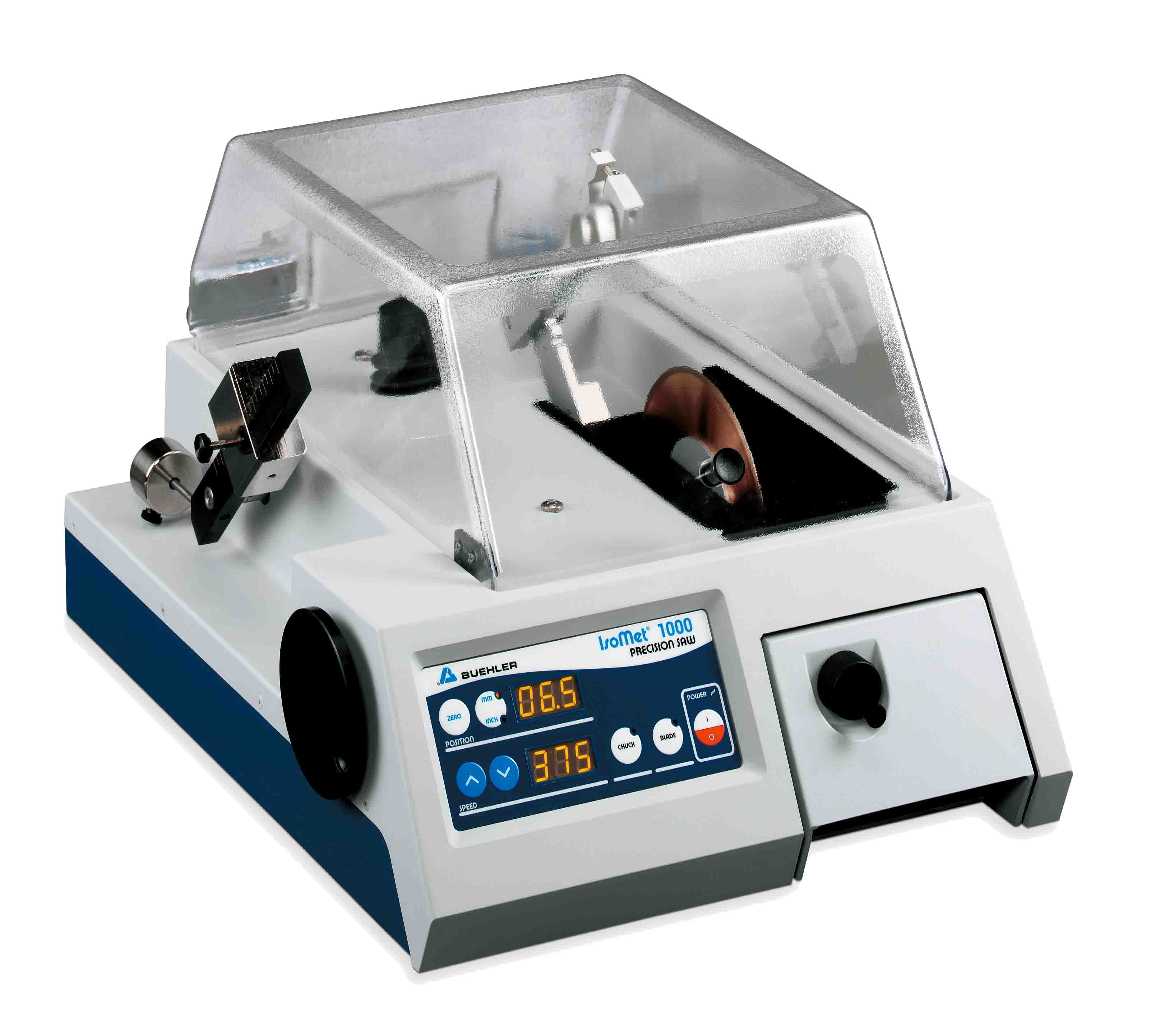

标乐切割机

金相切割机是PCB制样设备里的第一道工序设备，承担取样裁切任务，将待测区域加工为适配镶嵌、磨抛的标准小样。

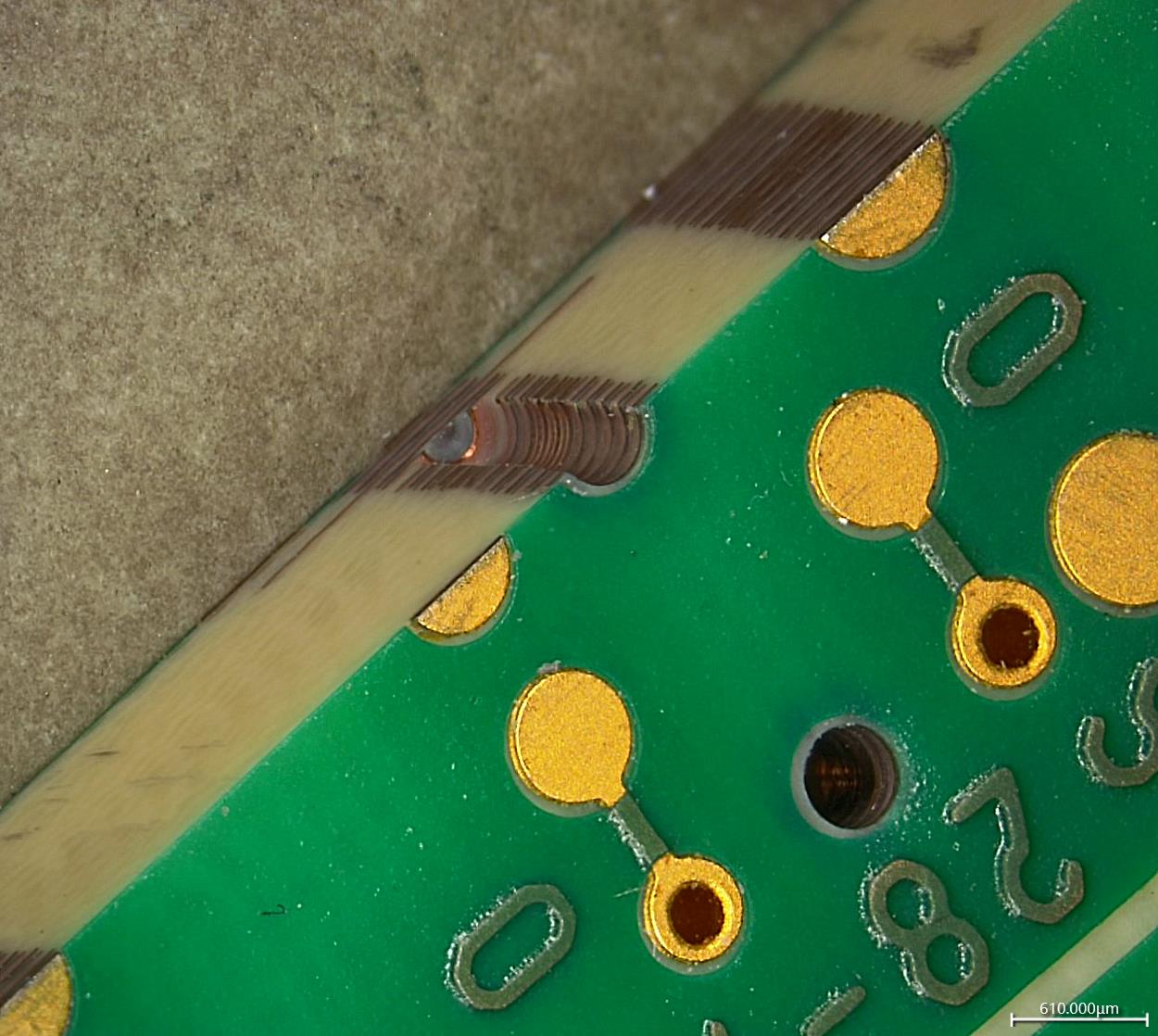

优势：可快速完成各类刚性PCB、多层电路板取样，搭配专用超薄切割片与可调微量进给结构，能够有效降低切割震动，减少玻纤层撕裂、板材分层问题；设备标配湿式循环冷却系统，可快速带走摩擦高温，避免PCB树脂基材受热软化、铜箔位移，是保障前期取样质量的核心制样设备。

劣势：通用型切割机参数固定、转速不可调，容易造成PCB崩边分层；微小碎片试样需搭配专用夹具固定，否则易出现移位偏差；日常需要定期更换切割耗材，做好设备维护。

适用场景：多层PCB板、厚电路板、批量试样取样。

2.2 真空冷镶嵌机

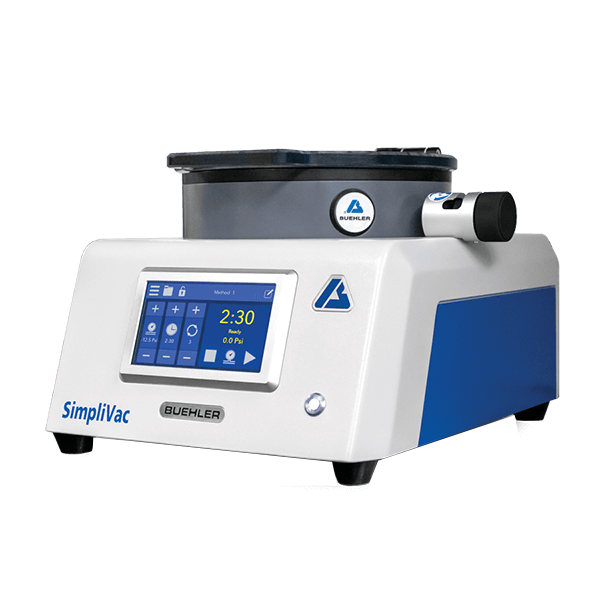

标乐真空镶嵌机

冷镶嵌机是PCB金相制样设备中高频使用的机型，依靠树脂常温固化完成试样包埋，全程无高温高压干预。

优势：常温固化工艺不会损伤PCB树脂基材、微小焊点与薄铜箔，可充分渗透电路板通孔、缝隙，排出内部空气，规避镶嵌气泡、空洞缺陷，完整保留PCB层压结构与界面形态，适配各类热敏、易变形的电路板试样，是电子行业PCB失效分析的核心制样设备。

劣势：固化周期相对较长，大批量连续制样效率有限；镶嵌成品硬度适中，后续磨抛需合理控制压力，避免边缘倒角塌边；树脂配比与操作工艺对实操规范性有一定要求。

适用场景：多层刚性PCB、FPC柔性板、焊点空洞分析、通孔结构检测、微小PCB碎片制样。

2.3 手动金相磨抛机

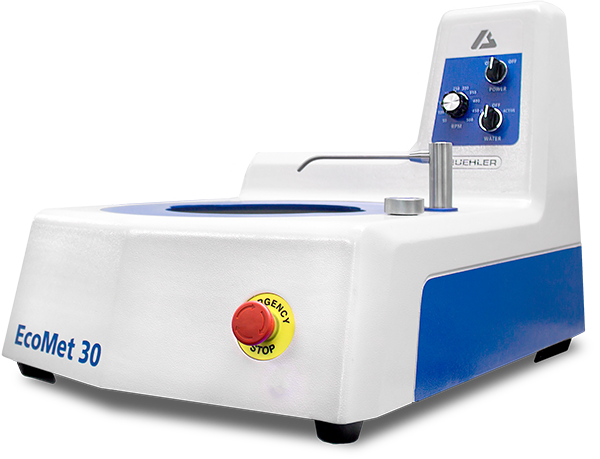

标乐单盘手动研磨机

手动金相磨抛机是实验室基础通用制样设备，依靠人工微调压力与转速完成试样打磨抛光。

优势：设备性价比高、操作灵活，可根据PCB软硬复合材质特点，实时调整磨抛力度与进度，针对性保护铜箔与玻纤界面，适配小批量、多品类PCB试样制样，中小型实验室适配性强。

劣势：制样效果依赖操作人员经验，同批次试样一致性一般。

2.4 全自动金相磨抛机

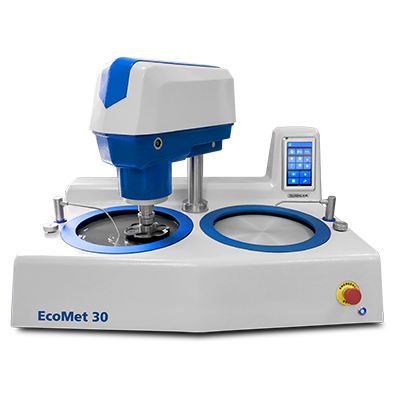

标乐双盘手自一体磨抛机

全自动磨抛机是标准化、自动化的精密制样设备，支持参数存储、恒压磨抛、自动补液，可实现标准化试样制备。

优势：转速、压力、时长参数可控可存储，有效规避人为操作误差，PCB试样磨抛一致性高，能够均匀去除表层损伤层，完整保留铜箔、焊点、层间界面结构，适合高频次、大批量标准化质检工作。

劣势：设备投入成本更高，需要根据PCB材质调试专属工艺参数，参数设置不当仍会出现试样损伤。

适用场景：PCB生产企业质检实验室、电路板常规检测、需要数据可复现的检测场景。

2.5 金相显微镜（PCB观测核心设备）

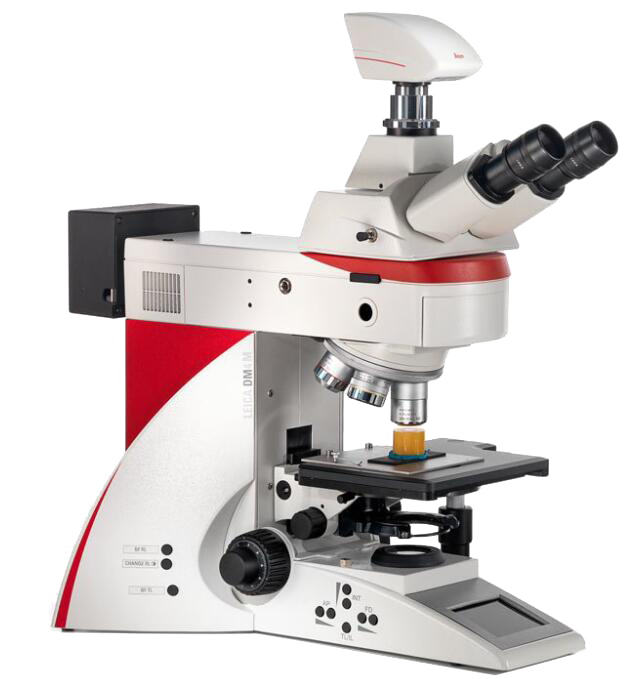

徕卡金相显微镜

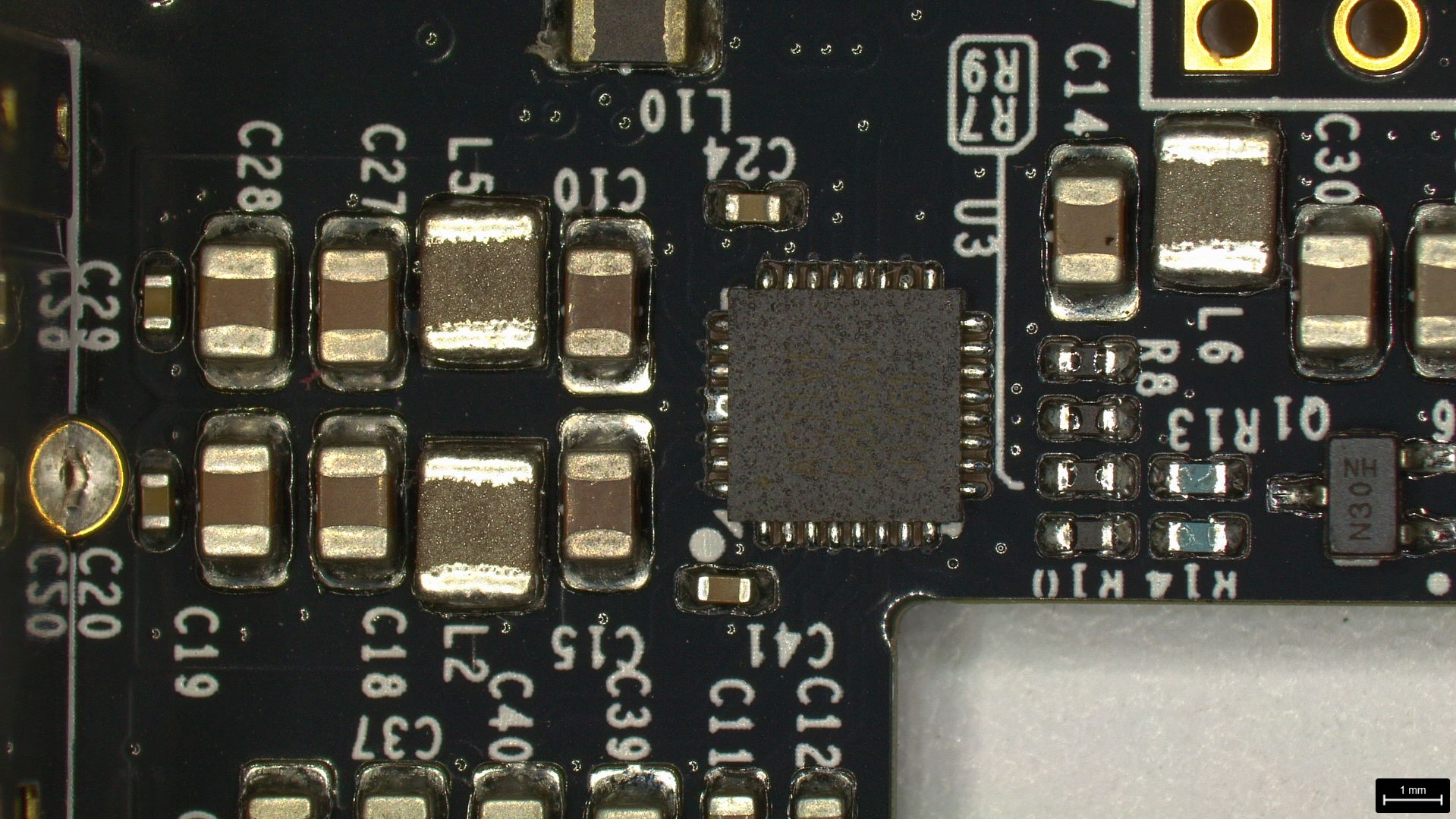

金相显微镜是PCB金相检测末端核心设备，承接制样设备成品试样，完成微观结构观测、尺寸测量与缺陷判定，是整套PCB金相检测体系重要的组成部分。优质的制样设备制备平整、无缺陷的试样，需要搭配适配的金相显微镜，才能精准呈现微观细节。

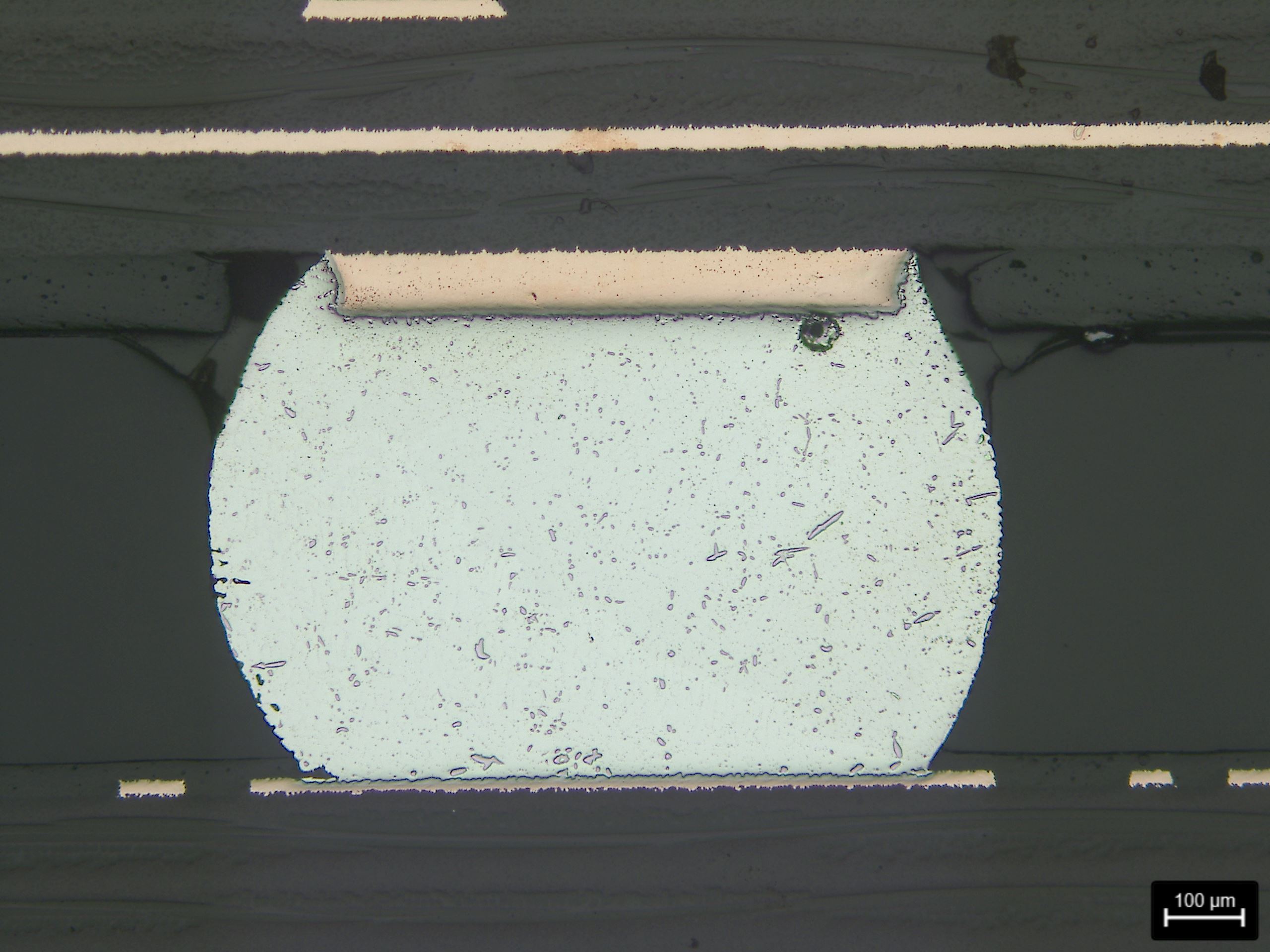

优势：高倍成像清晰，可精准观测PCB铜箔厚度、层间对齐度、焊点润湿状态、通孔孔壁粗糙度、微裂纹与空洞缺陷；支持拍照、测量、存档，可出具标准化检测报告，适配PCB品质管控与失效分析需求。专业机型搭载明暗场、偏光观测模式，可有效区分树脂、玻纤、铜箔的材质界面，精准识别制样缺陷与真实产品问题。

劣势：基础入门机型分辨率有限，无法满足精密PCB、微小焊点、纳米级涂层的精细化观测；设备成像效果高度依赖前置制样设备的试样品质，试样存在崩边、划痕、变形，会直接影响观测精度。

适用场景：全品类PCB金相观测、厚度测量、缺陷分析、科研研发与第三方检测报告出具。

三、PCB金相制样设备选型核心要点

1、按样品属性选型：FPC柔性板、精密焊点失效分析，优先搭配冷镶嵌机+手动磨抛机组合制样设备；厚层刚性PCB常规批量质检，可选用冷镶嵌机+全自动磨抛机制样设备方案。

2、按检测精度选型：常规品质抽检可选用基础金相显微镜；精密PCB、微小缺陷分析，建议选用高倍专业金相显微镜，保障数据精准度。

3、按制样体量选型：小批量科研检测，选用经济型制样设备即可；企业高频次批量检测，优先自动化制样设备，提升试样一致性与检测效率。

4、成套配套原则：优质检测结果依靠整套设备协同，前端制样设备保障试样平整无缺陷，后端金相显微镜保障观测精准，前后匹配才能规避数据偏差。

四、PCB制样与观测常见误区

很多实验室只重视金相显微镜精度，忽略制样设备选型与工艺规范，导致试样存在划痕、分层、铜箔变形，后面出现误判。热压工艺不可随意用于精密PCB试样，磨抛压力需循序渐进，镶嵌环节杜绝气泡残留，只有规范每一步制样设备的操作流程，才能保障检测结果真实有效。

五、总结

PCB金相检测是电子行业品质管控与失效分析的关键手段，多层复合材质的特殊性，对制样设备与观测设备有着严格要求。切割机保障取样品质、镶嵌机保护微观结构、磨抛机修整试样表面、金相显微镜完成精准观测，整套制样设备协同配合，才能有效规避分层、崩边、铜箔变形、界面模糊等问题，为PCB品质判定、工艺优化、失效溯源提供可靠数据支撑。

广州领拓仪器科技有限公司深耕电子材料检测领域多年，可提供全套PCB金相制样设备与高倍金相显微镜，覆盖取样、镶嵌、磨抛、微观观测全流程解决方案。领拓仪器可针对刚性PCB、柔性FPC、焊点失效分析等不同场景，定制适配的设备搭配方案与制样工艺，助力各大电子企业、科研实验室搭建标准化金相检测体系。
