领拓科普 | 实验室金相分析：正置与倒置金相显微镜该如何选型？

来源: 作者: 浏览:101

金相显微镜是金属材料微观组织观测的基础设备，按照结构形式主要分为正置与倒置两类。很多材料实验室在设备采购阶段常会纠结机型选择，两类设备没有绝对优劣，核心差异体现在样品适配能力与使用场景。结合日常金相试样的尺寸、形态以及检测目标合理选型，能够更好匹配实验室分析工作。

1、正置金相显微镜

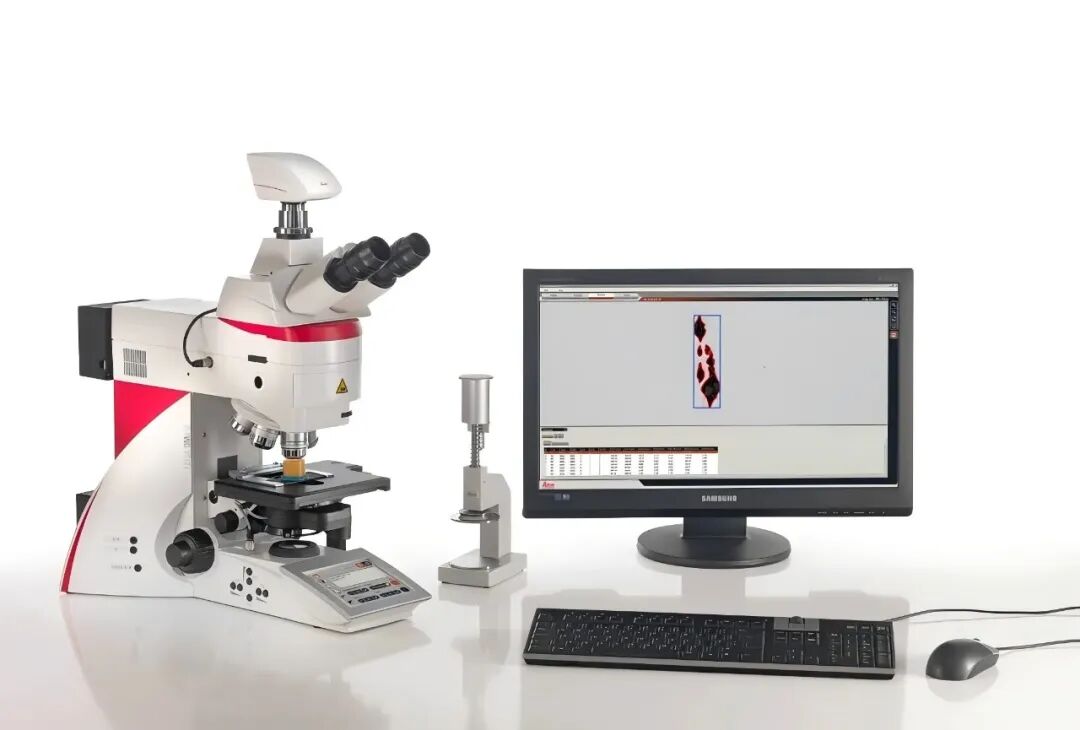

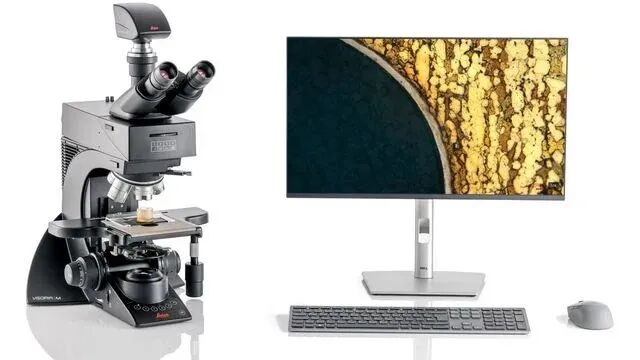

正置金相显微镜物镜布置在载物台上方，样品观测面向上摆放。受结构限制，设备对样品高度存在一定约束，更适合经过镶嵌、切割、磨抛处理后的标准金相试样、金属薄片、小型紧固件等规整样品。

这类机型光路较短，光学系统易于拓展，可搭载偏光、暗场、微分干涉等多种观测模块，常应用于晶粒度评级、夹杂物统计、镀层组织观测、析出相分析等定量金相工作。操作方式贴合日常观测习惯，便于实验人员快速定位目标区域，适合以标准化小试样检测、科研精细化分析为主的实验室。广州领拓仪器科技有限公司可结合常规金相实验室的试样特点，提供配套的设备配置与应用方案。

2、倒置金相显微镜

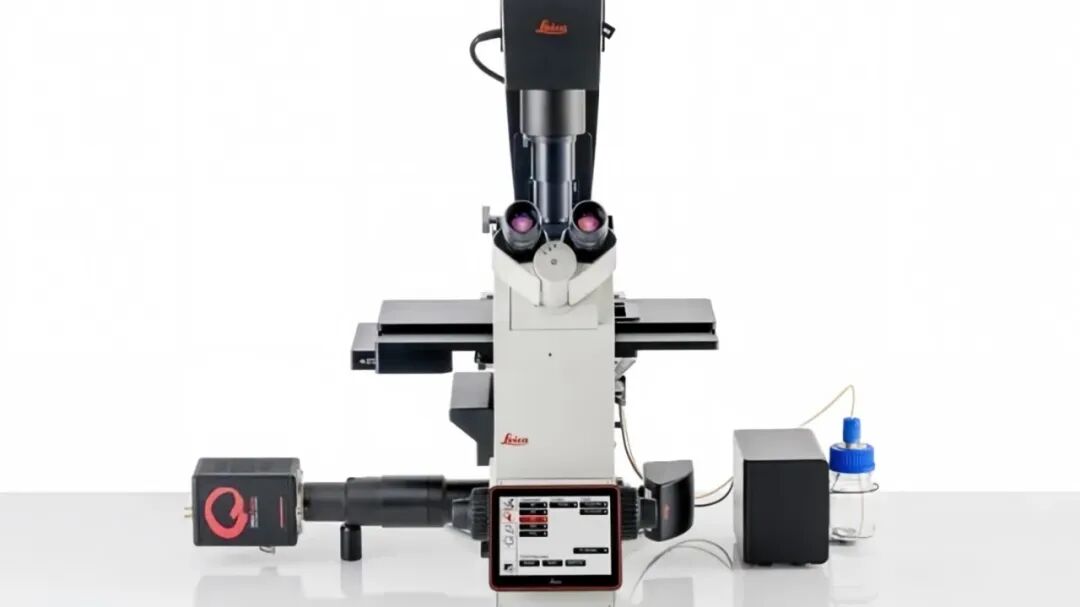

倒置金相显微镜将物镜布置在载物台下方，样品观测面向下放置在台面之上。载物台上方空间开阔，承重能力更强，不受样品高度限制，厚重铸件、焊接试板、大型零部件、不规则异形工件都可以直接摆放观测，无需提前切割镶嵌，减少制样工序对样品的破坏。

在失效分析、铸造质检等场景中优势明显，可直接观察工件原始截面。不过受光路结构影响，在拓展高端光学附件时存在一定限制，更适合大批量工件筛查、大型构件缺陷观测等常规金相检测工作。

3、场景划分和设备搭配思路
选型首要参考实验室主流样品形态：日常检测以镶嵌小试样、薄片样品为主，侧重微观组织精细定量分析，可选择正置金相显微镜；经常处理大型铸件、厚重工件、异形零部件，需要避免切割取样，优先考虑倒置金相显微镜。

样品类型复杂、检测需求多元的综合实验室，也可以采用两台设备搭配的模式。正置机型负责标准试样精细化分析，倒置机型处理大件样品快速筛查，覆盖不同规格金属试样的金相观测需求。两种机型各司其职，能够满足材料研发、来料质检、失效分析等不同维度的金相分析任务。
