手机屏中柔性线路板FPC切片制样方案
来源: http://www.l-victor.com 作者:领拓仪器 浏览:1784

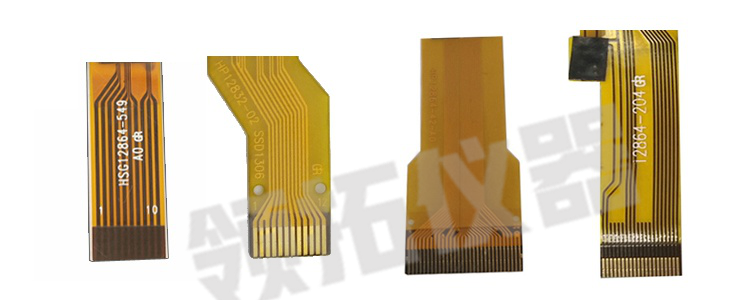

FPC——柔性印刷线路板。是由柔软的塑胶底膜、铜箔及粘合胶压合而成。具有优秀的灵活性和可靠性。FPC按功能分，可分为很多种，如FPC天线、FPC触摸屏、FPC电容屏等，FPC排线就是其中的一种，通俗点说，FPC排线就是连接线。FPC排线的构成 FPC排线因为是FPC的一种，因此，它的构成与FPC的构成相同,FPC一般是长条形的。
我们做切片制样的目的，是观察排线断面形貌、AFC导电粒子尺寸测量及破裂情况等，下面详细的介绍此方案：

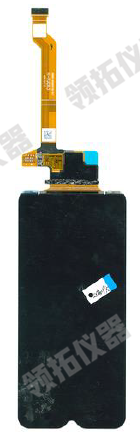

首先，我们选择某厂商手机屏作为样品

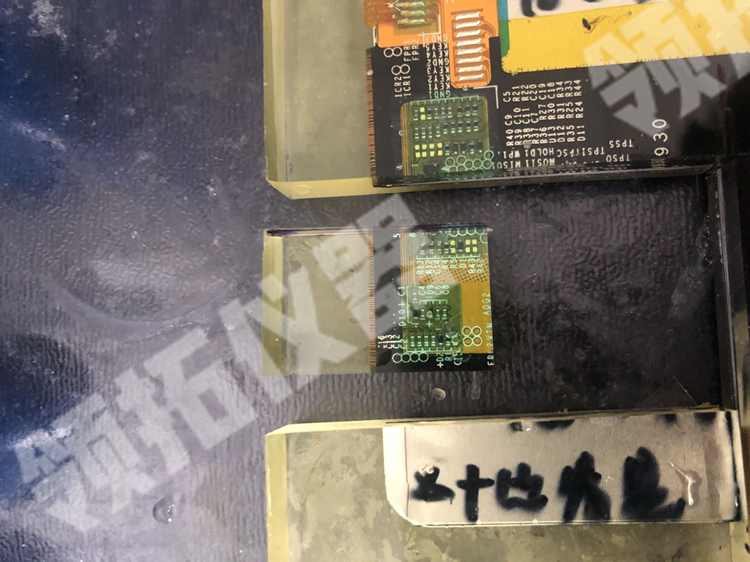

取样过程中，切割lcd屏容易碎裂，最好的方法是整屏镶嵌后在切割取样：

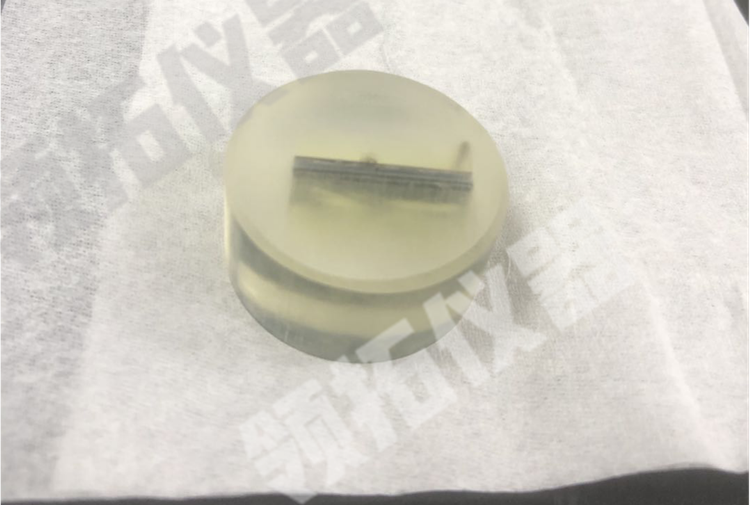

取样后继续镶嵌成30mm标准样

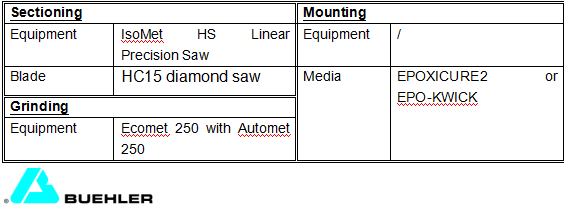

过程中所用设备耗材：
研磨过程中，需要注意磨至中间位置，注意不要磨过，推荐第一道手磨

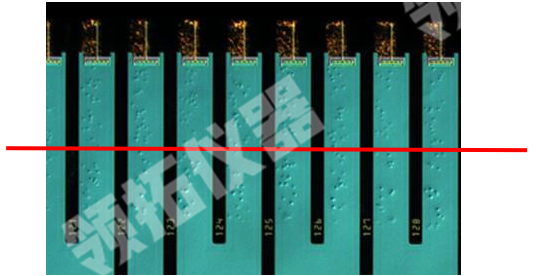

上图为金相偏振光下Bonding处导电粒子形貌观察

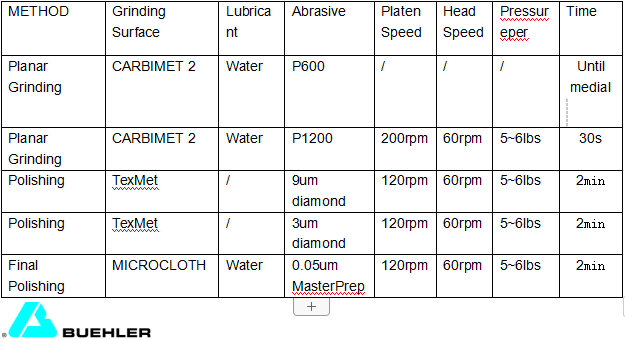

研磨参数及选用耗材：

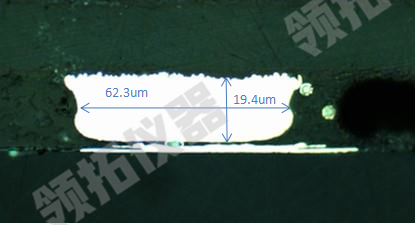

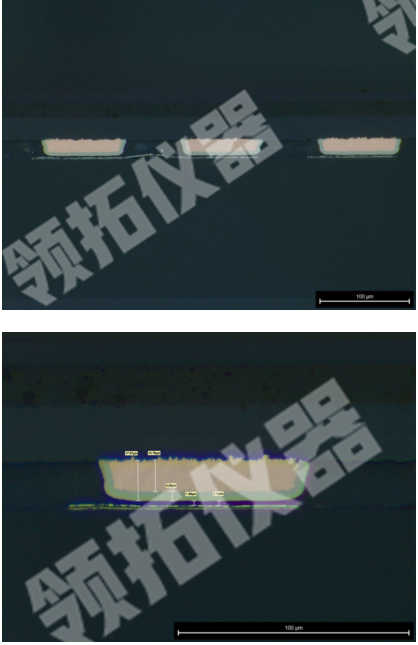

金相显微镜观察结果：

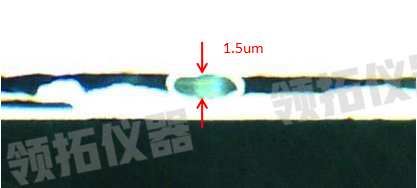

Gap在1.5um程度。
