领拓科普 | 如何解决磨抛机抛光时试样表面出现划痕的问题？

来源: 作者: 浏览:32

在材料分析和检测过程中，磨抛机是制备高质量试样的关键设备。然而，抛光时试样表面出现划痕是一个常见问题，它会影响对材料微观结构的观察和分析。广州领拓仪器科技有限公司在材料制样设备领域经验丰富，针对这一问题，可从以下几个方面着手解决。

PART.01磨抛耗材的选择与使用

磨抛耗材对抛光效果起着决定性作用。砂纸的粒度选择要循序渐进，从粗粒度到细粒度逐步过渡。若直接使用过粗的砂纸且过渡不当，会在试样表面留下较深划痕，后续难以完全消除。例如，初始粗磨可选用 180 - 240 目的砂纸，去除大部分加工余量，之后依次使用 400、600、800 等更细粒度砂纸进行打磨，使表面粗糙度逐渐降低。

抛光布同样重要。不同材质和绒毛长度的抛光布适用于不同材料和抛光阶段。对于软质材料，宜选用绒毛较长、质地较软的抛光布，可减少划痕产生；而对于硬质材料，可选择相对较硬的抛光布。同时，要注意定期更换抛光布，磨损严重的抛光布不仅无法有效抛光，还可能产生新的划痕。

PART.02磨抛参数的优化

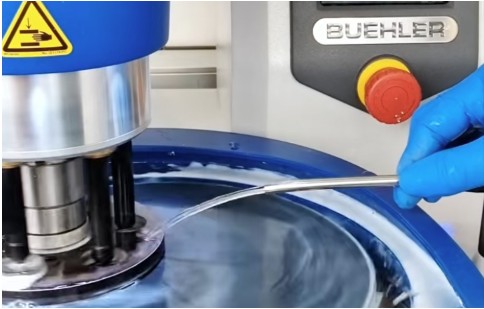

磨抛机的转速和压力需根据试样材料特性进行调整。转速过高或压力过大，会使磨料对试样表面作用力过大，容易产生划痕。例如，对于硬度较低的铝合金试样，应适当降低转速和压力，一般转速控制在150 - 200转/分钟，10 - 20 N 压力以能使磨料与试样充分接触且不过度损伤表面为宜。而对于硬度较高的钢材，可适当提高转速和压力，但也要注意观察抛光效果，避免出现划痕。

表1.机械磨抛参数（以纯钛为例）

此外，抛光时间也不容忽视。抛光时间过短，表面平整度可能达不到要求；过长则可能因长时间摩擦产生新的划痕。要根据试样材料和磨抛耗材的情况，合理设定抛光时间，在达到所需表面光洁度的同时，避免过度抛光。

PART.03试样的准备与固定

试样在抛光前的表面状态很关键。如果表面有油污、杂质或氧化层，会影响磨抛效果，导致划痕产生。因此，需对试样进行彻底清洁，可采用超声波清洗、化学清洗等方法去除表面杂质。

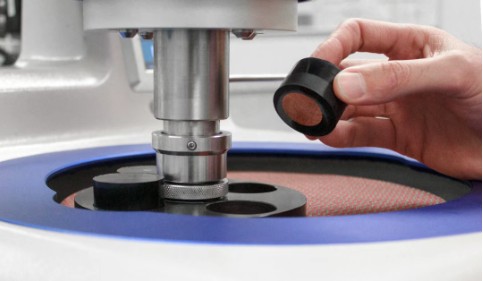

试样的固定也不容忽视。固定不牢固，在抛光过程中试样会发生位移或晃动，导致磨抛不均匀，出现划痕。广州领拓仪器科技有限公司建议使用合适的夹具，确保试样在抛光过程中稳定固定，使磨抛力均匀作用于试样表面。

PART.04设备的维护与清洁

磨抛机自身的状态对抛光效果有直接影响。定期检查磨抛机的传动系统，确保其运转平稳，否则可能导致磨抛头摆动，使试样表面受力不均产生划痕。同时，要及时清理磨抛机工作台上的磨屑和残留抛光液，防止其进入抛光区域，划伤试样表面。

总之，解决磨抛机抛光时试样表面出现划痕的问题，需要综合考虑磨抛耗材、磨抛参数、试样准备与固定以及设备维护等多个方面。广州领拓仪器科技有限公司凭借其专业知识和实践经验，可为用户提供针对性的建议和解决方案，帮助用户获得高质量的抛光试样，满足材料分析的需求。广州领拓仪器科技有限公司官网为www.l-victor.com，联系电话18102717108，欢迎咨询。

返回列表
