应用案例 | 徕卡显微镜拆解牙科手机轴承的“30 万转稳定密码”（文末有奖，速来→）
来源: 作者: 浏览:147
iPhone 17 的发布，让不少人开启了换新机热潮；但在口腔诊疗场景里，还有一款 “手机” 默默发挥着关键作用 —— 那就是让很多人听到 “滋滋声” 就头皮发麻的牙科高速涡轮手机。牙科手机（牙科高速涡轮手机）是口腔治疗中的关键手持工具，主要用于通过高速旋转驱动切削工具（如车针）完成牙齿的钻、磨、切、削等操作。别看它模样小巧，转速却达每分钟30万转，甚至更高。在牙科手机稳定运行的背后，微型微型轴承起着关键作用。
牙科手机

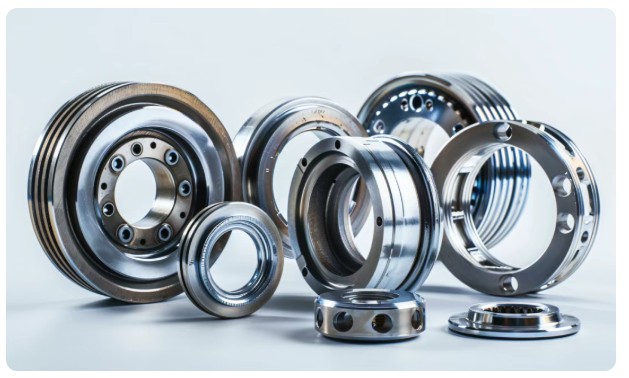

微型轴承作为现代精密机械的关键部件，其内外圈的设计与制造直接决定了设备的性能和寿命。内圈通常与轴紧密配合，通过精密加工的滚道引导滚动体运动，其尺寸精度和表面光洁度要求极高，以确保旋转的平稳性和低摩擦特性。外圈则负责与轴承座固定，为整个轴承提供支撑结构，其外径公差和端面垂直度直接影响轴承的安装可靠性和承载能力。内外圈之间通过保持架分隔的滚动体形成运动副，这种分体式设计既便于装配维护，又能通过材料选择和热处理工艺的差异化优化，实现耐磨性、抗冲击性和疲劳寿命的平衡。
实验过程
01 镶嵌

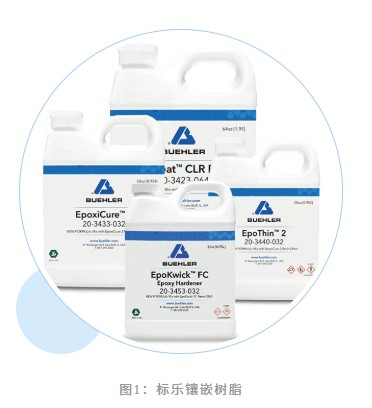

取一小块微型轴承内圈和外圈材料用标乐EpoKwick树脂镶嵌成直径25 mm的圆柱样品。
02 研磨抛光
使用标乐EcoMet 30手自一体磨抛机对其进行制样，磨抛参数如下：
表2：样品磨抛参数
03 显微观察

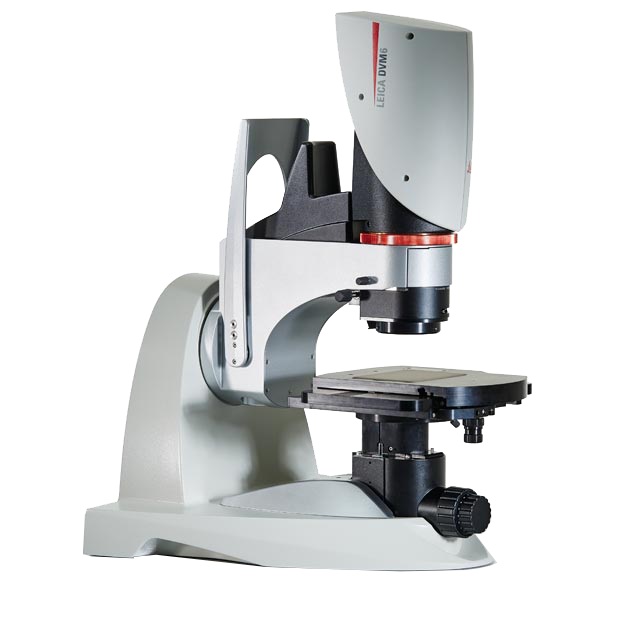

徕卡DVM6 超景深视频显微镜
磨抛完成后，在徕卡DVM6 超景深视频显微镜上进行观察。

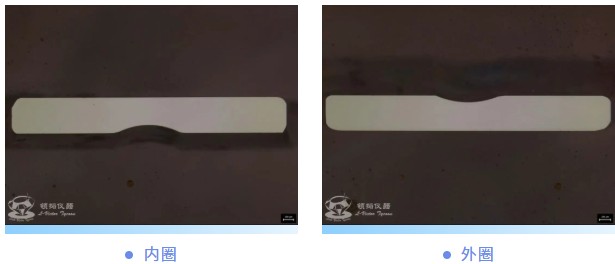

斜照明模式下
在斜照明模式下，样品虽然没有经过腐蚀，不过也可以看到样品的晶粒非常均匀，没有空洞孔隙等缺陷。

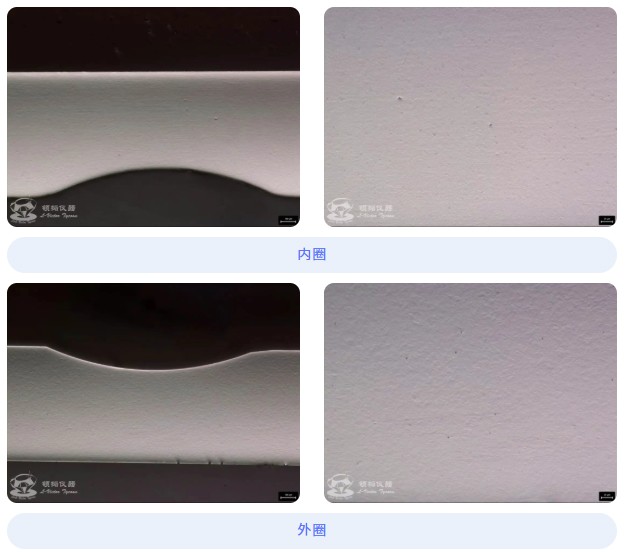

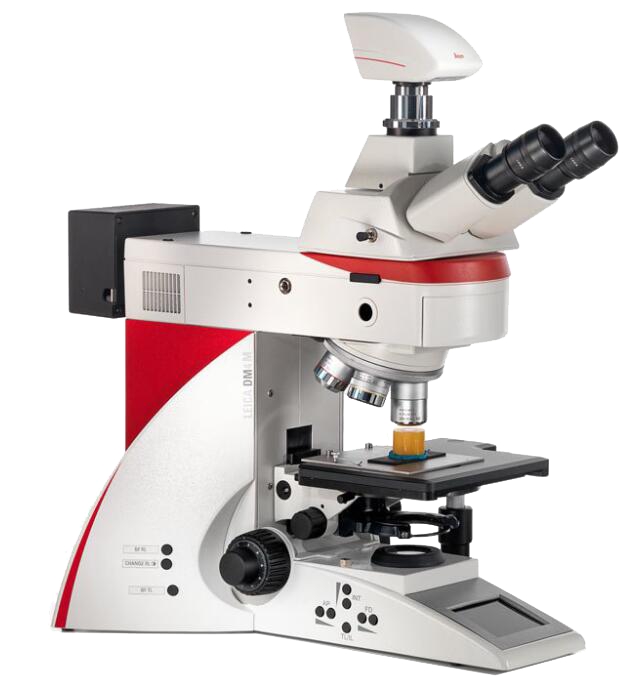

徕卡DM4 M正置材料显微镜
在徕卡DM4 M正置材料显微镜上进行观察。

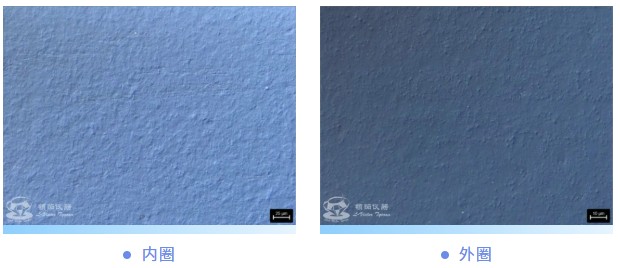

微干涉模式
内圈
外圈

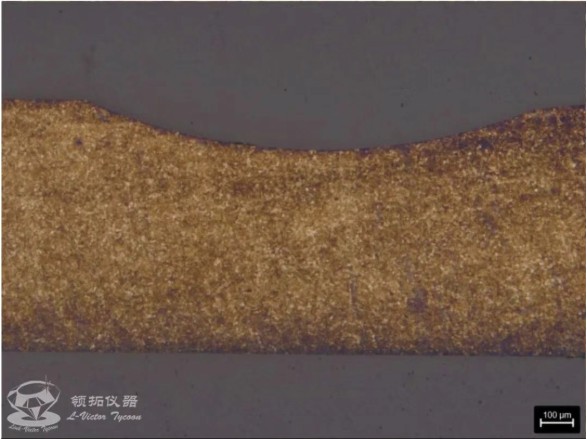

通过显微镜观察，显微组织为回火马氏体+较多残留二次碳化物和一次碳化物+少量残留奥氏体，二次碳化物数量较多，分布较均匀。回火马氏体能提供轴承所需的表面硬度和抗接触疲劳性能，延长使用寿命。细小均匀的碳化物可增强耐磨性，防止剥落。
二 相关设备
超景深数码3D视频显微镜DVM6
一款多功能视频显微镜，可以用在检测分析，质量控制，失效分析，研发产品等领域的测量分析。集成的照明和复消色差物镜确保了高品质的图像。徕卡多年的光学显微镜制备经验，赋予了超景深视频显微镜DVM6更真实的色彩还原度，图像与眼镜所见之物保持一致。
DM4M 正置材料显微镜
结语
领拓实验室是专业的材料制备分析机构，严格依据CNAS认可标准开展印刷线路板显微切片尺寸测量、金属材料维氏硬度测试等CNAS认可项目。实验室同时配备离子束研磨、离子束减薄、超薄切片、三维数字化测量等先进制样技术，相关检测项目按照实验室内部质量管理体系运行。我们确保所有检测服务均符合相应标准要求，其中CNAS认可项目严格遵循认可规范。如需了解具体认可范围及服务详情，欢迎扫描二维码联系专业客服团队。
