今年央视春晚中，科技感十足的机器人方阵惊艳亮相，不仅实现了精准的同步舞蹈动作，更通过高扭矩输出完成复杂机械臂翻转等高难度表演，其核心动力系统正是采用钕铁硼永磁电机。机器人眼部追踪模块和声控系统中微型钕铁硼磁体的应用，确保了人机互动的灵敏响应，展现出尖端磁材与人工智能的完美融合。

钕铁硼磁体作为核心功能元件，被广泛应用于高精度传感器、高效直线电机和灵敏机械臂关节等关键部件，其卓越的磁性能显著提升设备的动态响应能力和微米级定位精度。本篇文章通过对钕铁硼材料进行金相制样，观察其微观组织结构，如晶粒大小、相组成、组织均匀性等，判断金相结构（微观组织）对其磁性能、力学性能和稳定性的影响。

实验过程

01 镶嵌
取一小块钕铁硼材料用标乐EpoKwick树脂镶嵌成直径25 mm的圆柱样品。

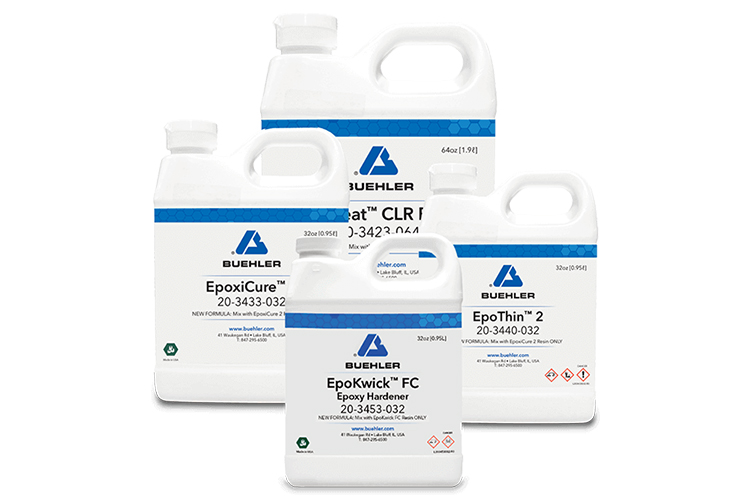

图1：标乐镶嵌树脂

02 研磨抛光

使用标乐EcoMet 30手自一体磨抛机对其进行制样，磨抛参数如下：

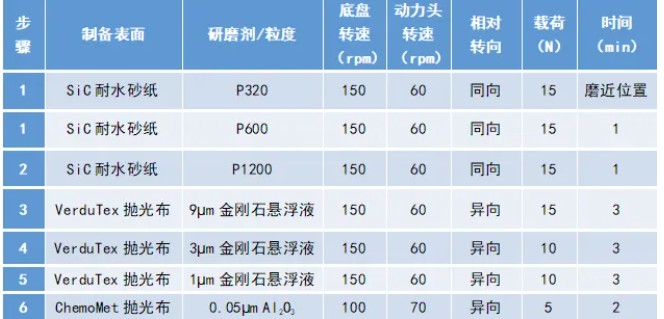

表2：样品磨抛参数

03 显微观察

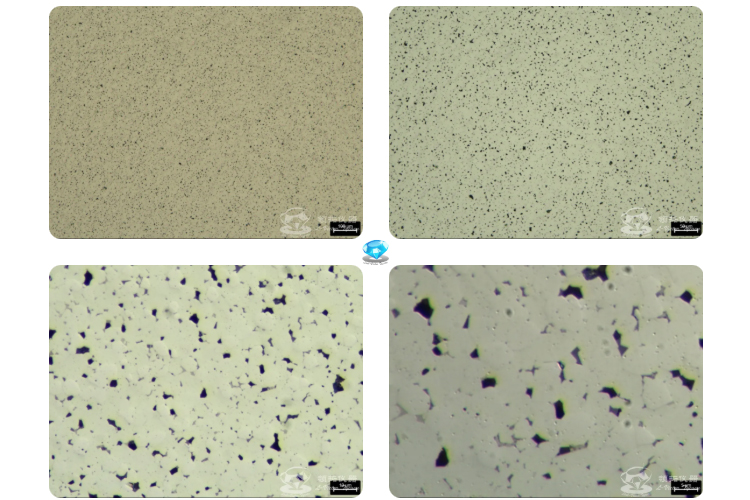

磨抛完成后，在徕卡DM4 M显微镜上进行观察。

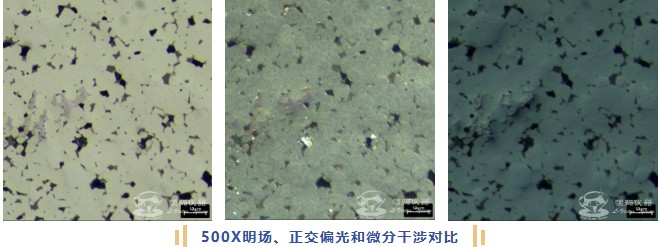

500X明场、正交偏光和微分干涉对比

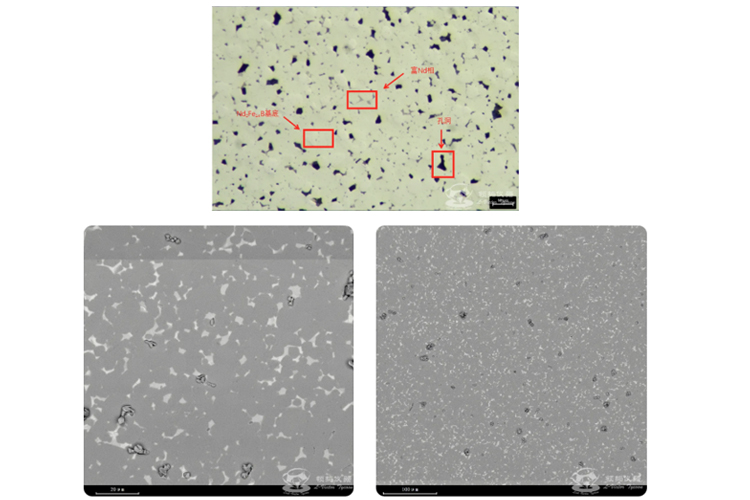

钕铁硼的金相结构主要为细小均匀的晶粒，周围分布着富钕相和孔洞。主相由Nd₂Fe₁₄B组成，晶粒大小在6-8μm左右，负责产生高剩磁和矫顽力。

在背散射电镜照片中也可以清晰看到钕铁硼相和富钕相，以及一些孔洞缺陷。连续的富钕相分布在主相晶粒边界，包围主相晶粒，阻断相邻晶粒间的磁耦合，阻断退磁链形成，迫使磁畴反转仅限于单个晶粒内进行，显著提升矫顽力（抗退磁能力）。均匀分布的富钕相可限制主相晶粒在烧结过程中的生长，细化晶粒尺寸，进一步强化矫顽力‌。

孔洞主要是由于烧结不足产生的，有一部分是由于富钕相脱落导致。这些孔洞缺陷会降低材料密度和磁能积，影响力学强度，导致磁体在加工或应用中易脆裂，还会加剧高温下的退磁风险。‌‌‌

相关设备

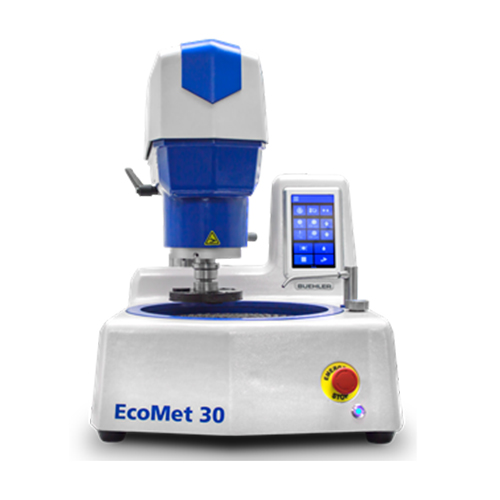

EcoMet 30 单盘手自一体磨抛机

EcoMet 30单盘手自一体磨抛机为日常磨抛提供了简便的自动操作。友好的触摸屏界面屏幕上可以显示所有经常使用的功能。EcoMet 30的一键清洗功能为每步都需要更换磨抛工艺的客户节省时间。可以灵活兼容8in[203 mm]/10in[254 mm]/12in[305 mm]磨盘。

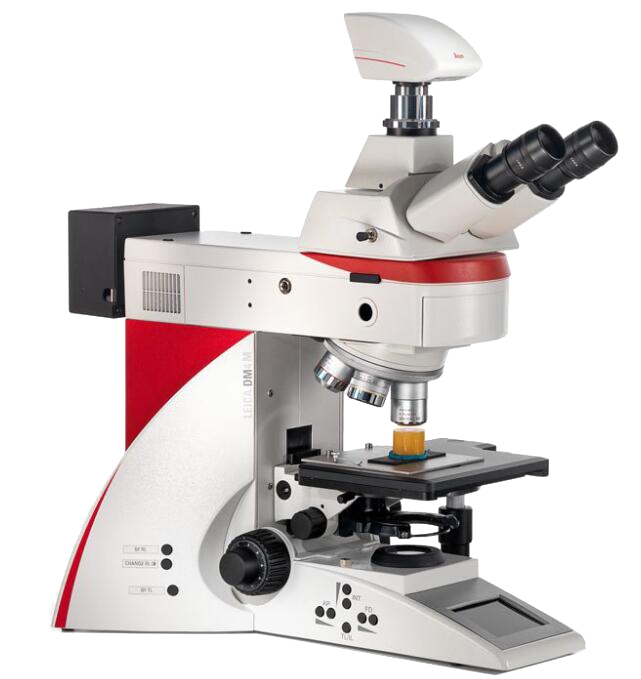

DM4M 正置材料显微镜

Leica DM4M金相显微镜适用于材料科学和质量控制领域，能够提供真实、可再现的显微镜观察结果，呈现出色的光学性能以及高品质的图像。只需轻敲一个按钮，即可存储和恢复成像条件。利用高品质显微图像，能够轻松进行具有挑战性的检验、测量和分析任务。

领拓实验室是专业的材料制备分析机构，严格依据CNAS认可标准开展印刷线路板显微切片尺寸测量、金属材料维氏硬度测试等CNAS认可项目。实验室同时配备离子束研磨、离子束减薄、超薄切片、三维数字化测量等先进制样技术，相关检测项目按照实验室内部质量管理体系运行。我们确保所有检测服务均符合相应标准要求，其中CNAS认可项目严格遵循认可规范。如需了解具体认可范围及服务详情，欢迎扫描二维码联系专业客服团队。
