应用案例 | 纸张涂层截面制备

来源: 作者: 浏览:656

1.样品信息
样品名称：纸涂层
样品特点：纸张基体较软，易变形；涂层较硬，易碎易脱落。

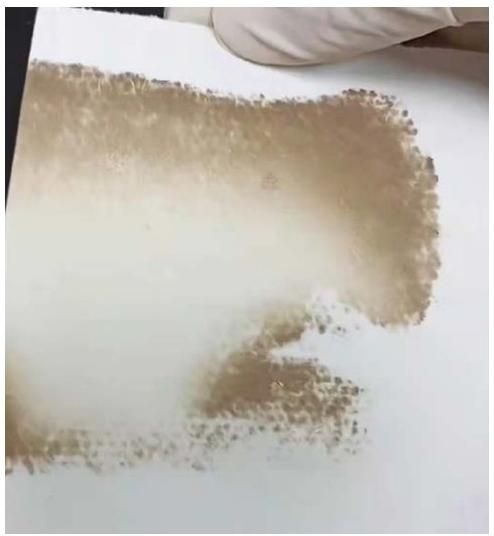

如下图，裁取中间颜色较浅的部分进行制备。

2.分析目的
对样品截面进行离子束加工，以获得平整截面便于后续进行能谱分析。

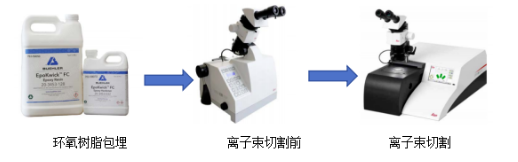

3.制备流程总览

4.精研一体机(EM TXP)制备过程：

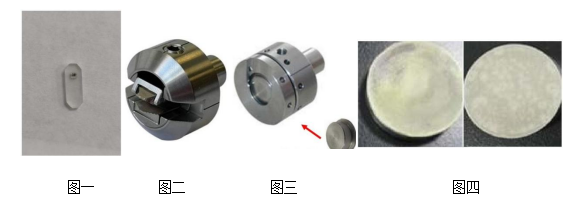

将样品包埋成小长方体块(图1),用TXP 扁平夹具固定样品磨截面(图2),用适用不同插件的样品夹磨平面(图3)。所用工具从左到右依次排列为：45 µm磨片、9 µm磨片(图4)。

5.离子束切割制备过程
EM TIC 3X离子研磨参数：
常温制备
程序：
(3 kV/30 min,0 kV/10 min)X6

6.离子束切割结果

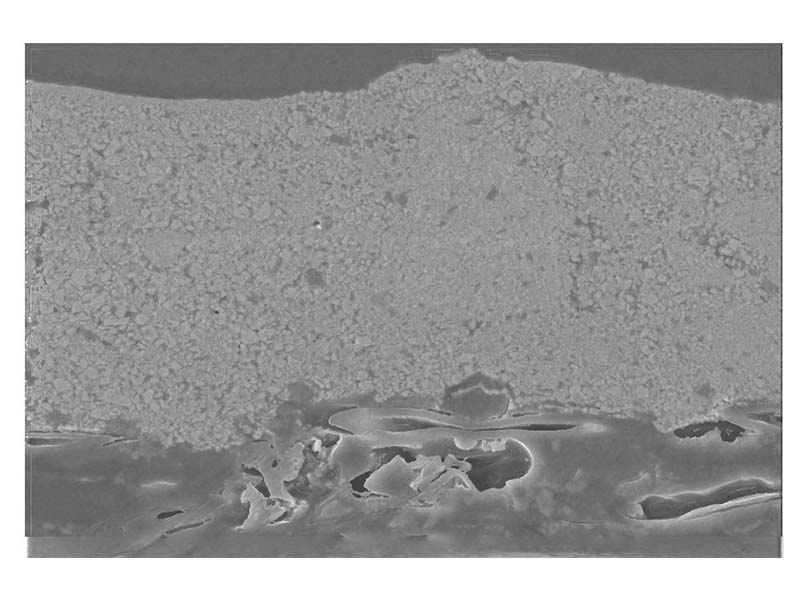

观察与拍照(电镜SE):
离子束切割样品
左图为200 X，右图为1000 X。

7.离子束切割结果
观察与拍照(电镜BSE):
离子束切割样品
左图为1000 X，右图为2000 X。

涂层易碎，必须包埋才能在加工过程中保持涂层的完整。
更推荐使用离子束抛光方案来做，耐热程度不高，需低电压切割，所花时间较长。
离子束抛光前的机械处理可选择精研一体机或普通研磨抛光机来完成，尽量采用低载荷来完成。
