汽车行业典型的金相及硬度分析案例

来源:     作者:    浏览:107

汽车是一个高度复杂的机械系统，由很多材料组成，其中包括钢铁、铝合金、塑料等材料。这些材料的性能和质量直接影响汽车的安全性、可靠性和持久性。汽车制造商需要对这些材料进行严格的质量分析和检测，通过金相测试，可以分析出材料的晶粒尺寸，晶粒形状、晶界、缺陷等性质，从而判断材料的性能和质量。下面，介绍一些具有代表性的汽车金相测试案例。



案例 1 (空调零件): 检测焊透性和枝晶臂间距







案例 2 (空调零件): 测量焊接面积





案例 3 (空调零件): 检测截面金相（晶粒度）和裂纹



案例 4 (传动轴): 检测截面金相组织—心部组织



案例 5 (铝合金)：检测截面金相组织，枝晶臂间距



案例 6 (转向节): 检测球墨铸铁金相组织—球化级别和铁素体量



案例 7 (焊接件): 检测焊接面金相组织

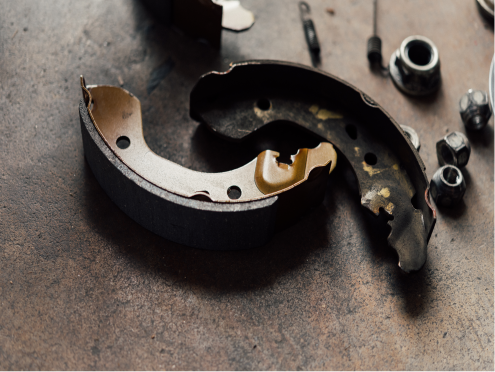

案例 8 (刹车片): 检测截面金相组织



案例 9 ：有效硬化层深度

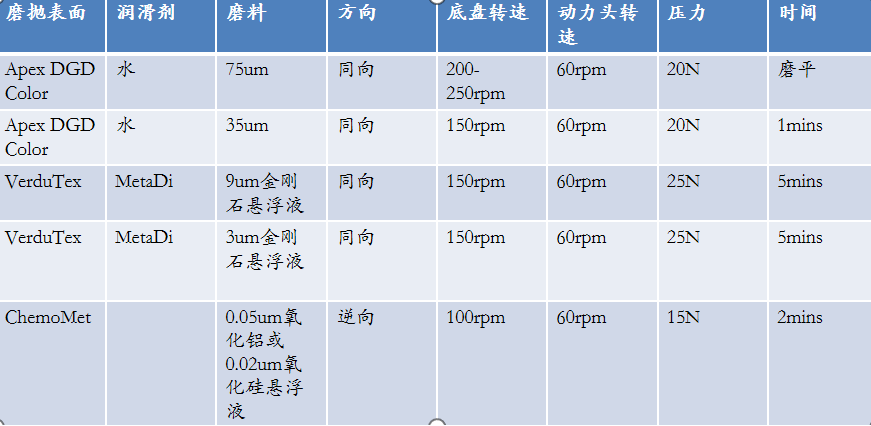

以上案例制备方案如下：



腐蚀剂如下：

普通腐蚀：

0.5% HF水溶液 & 2% 硝酸酒精

彩色腐蚀：

Weck试剂（铝合金）  4g 高锰酸钾 + 1克氢氧化钠 + 100ml 纯水

Klemm 1试剂（钢） 50ml储存液 + 1克焦亚硫酸钾（储存溶液：饱和的硫代硫酸钠）



领拓检测提供专业金相分析全套解决方案
