应用案例 | 纯钛的金相制备

来源: 作者: 浏览:148

钛及钛合金由于密度低、比强度高、耐腐蚀性能好、力学性能优异等特点，已成为多个行业中非常重要的材料，如航天航空、医疗、汽车等行业都在不同方面用到了钛及钛合金。钛及钛合金的性能与其金相组织息息相关，但钛及钛合金的金相制备比常见的钢铁金属难度要大。

本文就纯钛，提供了一种纯钛的金相制备，以供参考。

1、镶嵌

原始样品需要磨抛的面尺寸为约1X1mm，用了热镶嵌的方式，镶成30mm直径大小，如下图所示。

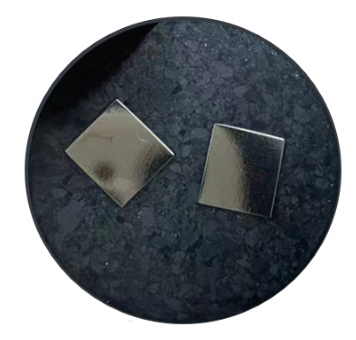

图1.镶嵌后的样品示意图

2、磨抛

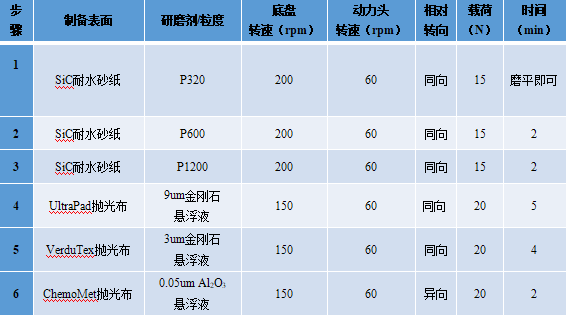

研磨与抛光采用标乐的手自一体磨抛机EcoMet30的半自动模式。参数如下表所示。

研磨抛光步骤可选择适于强韧性金属的耗材。特别地，9um抛光步骤选用了较硬的UltraPad机织布，对钛合金有良好的去除效果。3um步骤选用中等硬度的合成丝绸VerduTex即可。金刚石抛光步骤的使用的抛光布尤其要干净、无任何交叉污染，才不会引入异常的粗划痕。

3、腐蚀

腐蚀采用了keller试剂，腐蚀时间约为60s。

4、显微观察

最终研磨结果如下图：

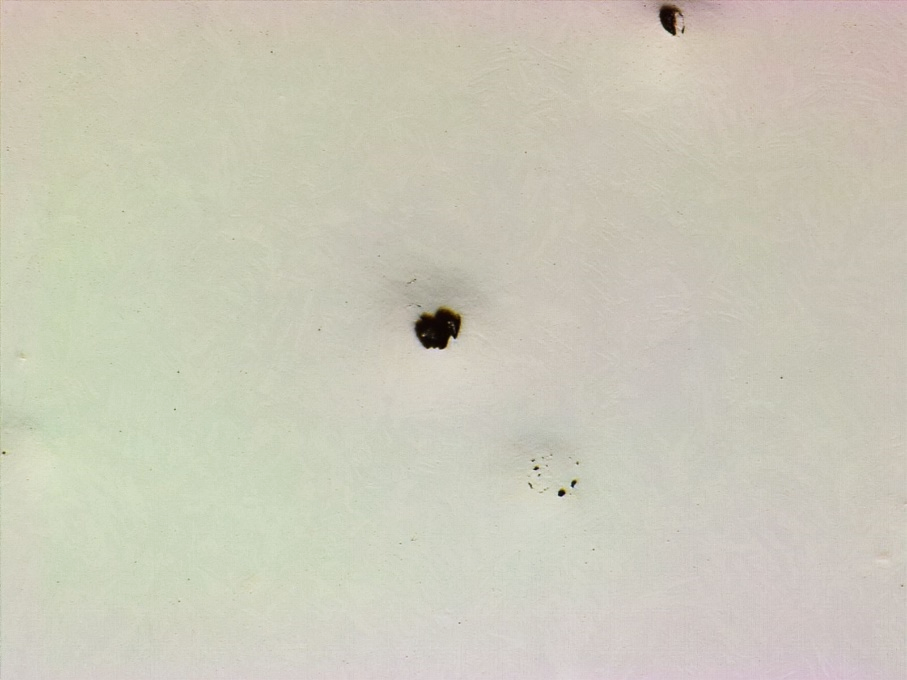

图2.磨抛后的效果图

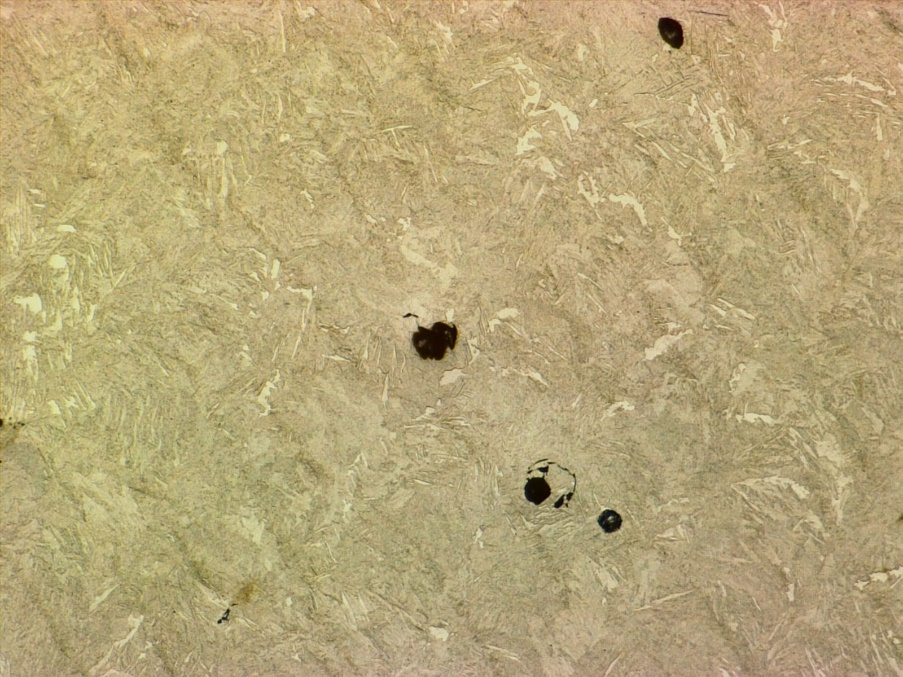

图3.腐蚀后的金相图

备注：
1）大多数金属材料都有与之对应的金相腐蚀液，腐蚀时间也需要相应的调整。
2）以上研磨与抛光参数仅供参考，可根据具体材料情况进行调整。

5、所用仪器：

标乐手自一体研磨机EcoMet30

徕卡金相显微镜DM4M
