您目前所在的位置:首页 > 新闻及活动 > 新闻

2018-11-22 10:17

完美制备岩相薄片样品

来源:     作者:    浏览:79

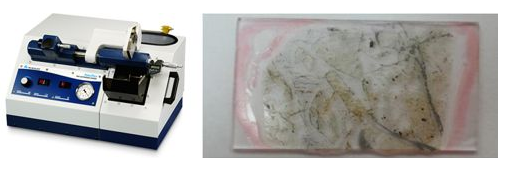

       岩相学中研究矿石和围岩的矿物成分、矿石结构构造、矿物共生组合和生成顺序、近矿围岩蚀变特征、次生变化等,为确定岩石或矿石的矿物种类、分析地质构造、推断矿床生成地质条件、了解矿石加工技术性能以及划分矿石自然类型等方面提供资料,需要将采集的岩石样品进行薄片光片制备,其中薄片样品的制备难度较大,样品最终厚度控制在20~30μm,并进行双面抛光。标乐公司的Petrothin设备专为岩相薄片制备而设计,其操作简单,样品平整度精度在5μm内,是岩相制备必不可少的好帮手。





制备步骤

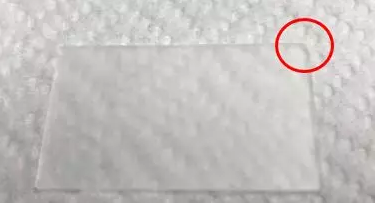

1、将玻璃片表面磨砂
使用粗砂纸先将玻璃片的一个角进行倒角做为记号,如果样品需要在制备过程中观察,可以标记样品在玻璃片上位置。将玻璃片装在Petrothin上进行粘结面磨砂处理(为便于标记,将玻璃片倒角位放置右下处),目的是消除玻璃片自身厚度误差;增强粘结树脂与玻璃片的结合强度。玻璃片磨砂后清洗并吹干待用。

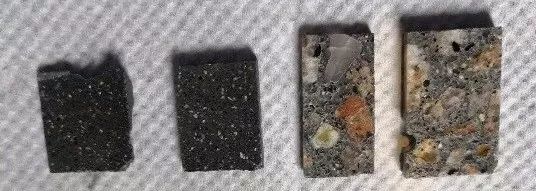

2、样品预处理

样品粘结面必须平整光滑,可用粗砂纸将表面研磨平整,依次使用9微米、3微米金刚石悬浮液进行抛光,清洗后吹干。

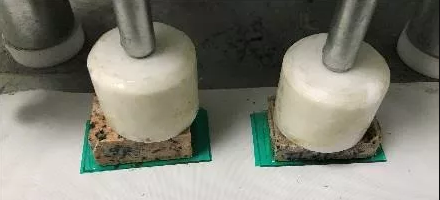

3、样品粘接

按比例混合Epothin2树脂和固化剂,将混合好的树脂涂覆在样品表面,这样可以填充样品表面的孔隙,将多余的树脂刮掉。将样品放在磨砂后的玻璃片表面,并轻微的前后移动样品以去除树脂中气泡,将样品与玻璃片转到Petrobond上进行压紧。此时应注意在玻璃片下垫一张油纸,以防止多余的树脂溢流在Petrobond底板上,造成样品玻璃片取下困难

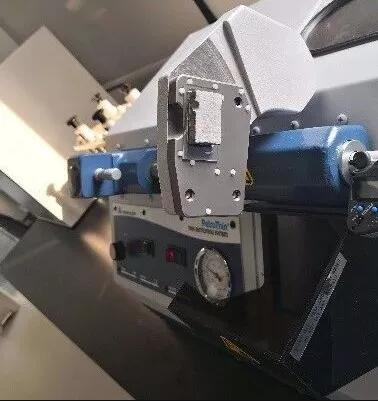

4、样品切割和减薄

树脂固化后,将玻璃片和样品取下并装在petrothin设备上使用真空吸力固定玻璃片(倒角位处于右下方),先将样品在左边切割片上进行切割,厚度约0.5mm~1mm。切割后抬起样品固定臂,样品会自动向右移动至研磨区域,放下样品固定臂,逆时针轻微调节千分尺直到研磨轮与玻璃片有轻微碰触,将千分尺清零。顺时针调节千分尺使样品远离研磨轮并放下样品固定臂,逆时针调节千分尺使研磨轮与样品接触,每次步进调节10~20微米直到示值200微米,此时将步进调节为5~10微米继续研磨直到千分尺示数为70微米(70微米包括树脂厚度与样品厚度,使用Petrobond 和Epothin2树脂粘结样品,树脂厚度约10微米。此时样品厚度约60微米)。



5、样品最终抛光

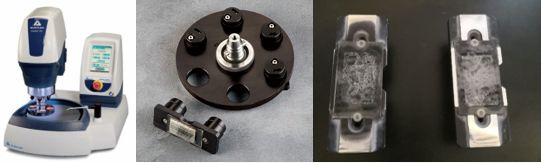

将样品从Petrothin上取下,夹持在60-9100 玻璃片夹具上进行抛光,为增强玻璃片与夹具之间吸附力,可使用少许真空脂粘结玻璃片,压紧玻璃片。使用Ecomet 250/300 搭配Automet 250/300进行半自动抛光,工艺如下:

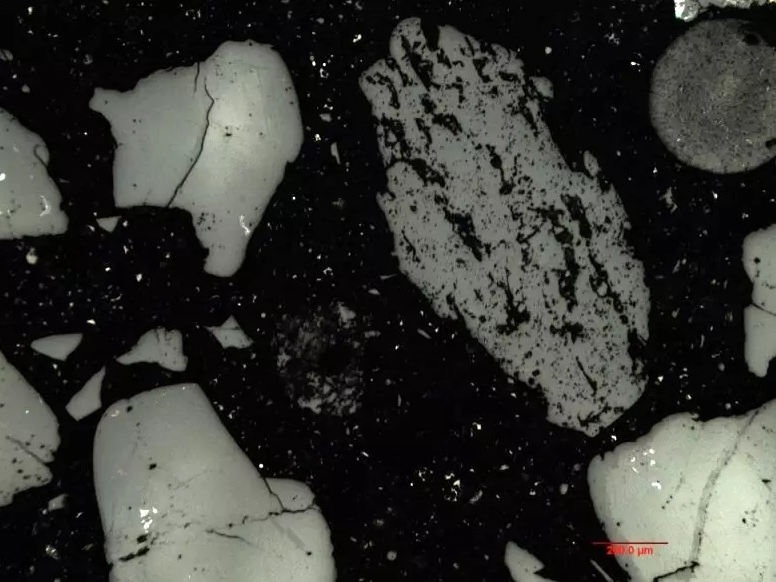

制备成品:岩石样品



放大倍数:50X 明场
备注信息:1μm 金刚石悬浮液抛光


制备成品:岩石样品制备成品:岩石样品

返回列表

上一篇:从结构上认识CCD直读光谱仪-阿朗ARTUS8
下一篇:佛山科学技术学院——材料样品前处理交流会召开圆满成功

Copyright © 广州领拓仪器科技有限公司 All rights reserved.

粤ICP备17005031号-1

粤公网安备 44011302001186号

地 址:广州市番禺区番禺大道北天安节能科技园发展大厦603室
